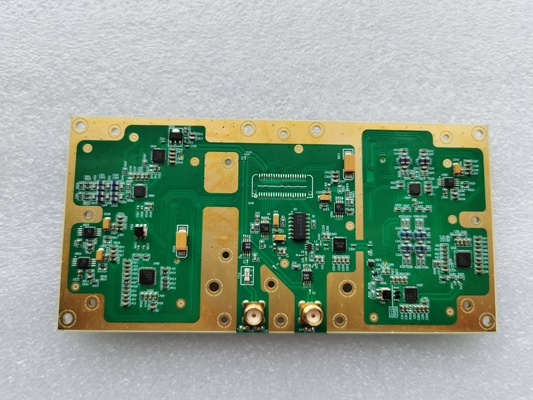

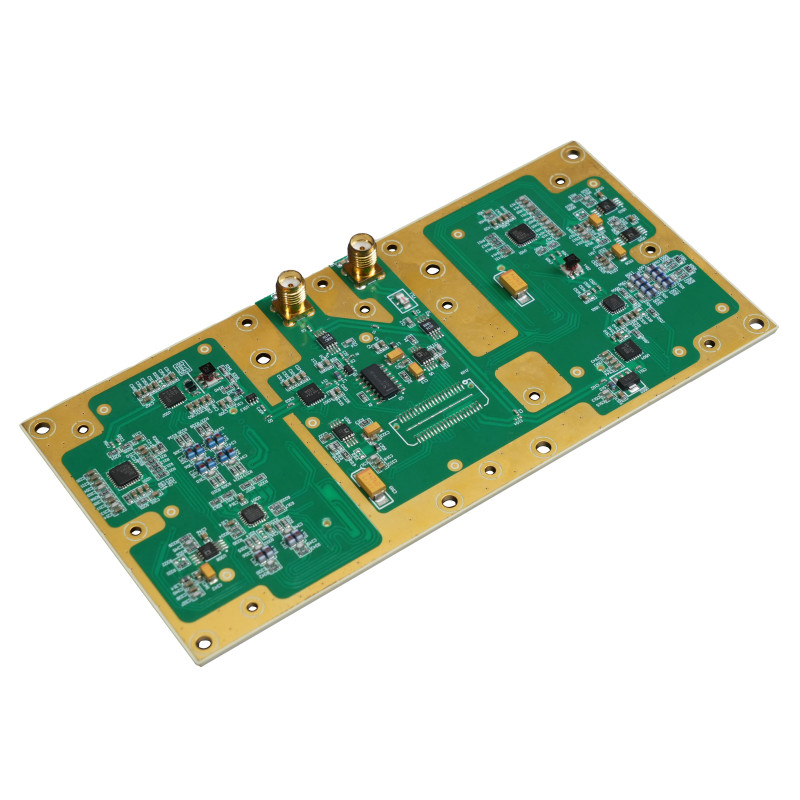

USRP Daughterboards WBX-LW 40MHZ
WBX adalah transceiver bandwidth lebar yang menyediakan daya keluaran hingga 100 mW dan angka kebisingan 5 dB.LO untuk rantai penerima dan transmisi beroperasi secara independen, tetapi dapat disinkronkan untuk operasi MIMO.WBX menyediakan kemampuan bandwidth 40 MHz dan ideal untuk aplikasi yang membutuhkan akses ke sejumlah pita berbeda dalam jangkauannya – 50 MHz hingga 2,2 GHz.Contoh area aplikasi meliputi komunikasi darat-mobile, radio band maritim dan penerbangan;stasiun pangkalan telepon seluler, radio multi-band PCS dan GSM;radar multi-statis yang koheren;jaringan sensor nirkabel;transceiver yang mencakup 6 band amatir;siaran TV;ruang putih;keamanan publik;ALIRAN.
Fitur utama:
1. Cakupan frekuensi: 50 MHz - 2,2 GHz
2. Bandwidth maksimum meliputi: 40 MHz
3. Papan anak WBX RF berisi transceiver pita lebar dupleks penuh yang mendukung bandwidth instan hingga 120 MHz
4. Melayani berbagai aplikasi: keselamatan publik, komunikasi, radio amatir, dan ISM
5. Rantai penerima dan transmisi osilator lokal beroperasi secara independen, memungkinkan operasi dupleks frekuensi
6. Referensi untuk osilator lokal adalah jam master dari USRP, memungkinkan beberapa operasi yang koheren
Deskripsi fungsional:
WBX-LW-40 menyediakan transceiver bandwidth tinggi yang menghasilkan output daya hingga 100mW dengan noise figure 5 dB.Rantai penerima dan transmisi osilator lokal beroperasi secara independen dan dapat disinkronkan untuk MIMO.Ini adalah perangkat SDR yang ideal untuk aplikasi yang ingin mengakses frekuensi dalam rentang 50MHz-2200 MHz.Aplikasi termasuk WiFi, WiMAX, transceiver S-band dan transceiver pita ISM 2,4 GHz.Aplikasi termasuk komunikasi seluler darat, radio kelautan dan dirgantara;BTS bergerak, PC dan radio multi-band GSM;radar multi-basis yang koheren;jaringan sensor nirkabel;siaran televisi;dan manajemen keselamatan publik.Berlaku untuk USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300.
Produk yang kompatibel:
Harap jangan ragu untuk menghubungi saya jika Anda memerlukan informasi lebih lanjut.
Whatsapp/skype/Wechat: +8618062514745 Web:https://www.luowave.com/en/
Uji WBX-LW 40M
Deskripsi lingkungan pengujian: Peralatan perusahaan R&S digunakan untuk pengujian, modelnya adalah ZVL.Alat uji adalah USRP-LW X310 dan WBX-LW 40M.Kedua perangkat terhubung langsung dengan kabel frekuensi radio.Diagram lingkungan pengujian:
Diagram koneksi uji pemancar loop terbuka:
Diagram Koneksi Tes Penerimaan Spontan Loop Tertutup:
Data pengujian loop terbuka dan loop tertutup berdasarkan GNU RADIO COMPANION: diagram blok pengujian GNU RADIO COMPANION:
1. Penekanan pembawa dan Uji Tolak Gambar: Frekuensi tengah 70MHz, frekuensi sinyal baseband 10kHz, GAIN 9dB
Frekuensi tengah 70MHz, Grafik output gain maksimum:
Frekuensi pusat 70MHz, spektrum uji transceiver loop tertutup dan grafik domain waktu
2. Data uji loop terbuka dan loop tertutup berdasarkan GNU RADIO COMPANION: Penekanan pembawa dan Uji Tolak Gambar: Frekuensi pusat 100MHz, frekuensi sinyal pita dasar 10kHz, GAIN 9dB
Frekuensi tengah 100MHz, Output grafik pada gain maksimum:
Frekuensi Pusat 100MHz, Spektrum Uji Transceiver Loop Tertutup dan Grafik Domain Waktu
3. Data uji loop terbuka dan loop tertutup berdasarkan GNU RADIO COMPANION: Penekanan pembawa dan Uji Tolak Gambar: Frekuensi pusat 400 MHz, frekuensi sinyal pita dasar 10 kHz, GAIN 9dB
Frekuensi tengah 400 MHz, Output grafik pada gain maksimum:
Frekuensi pusat 400 MHz, spektrum uji transceiver loop tertutup dan grafik domain waktu
4. Data uji loop terbuka dan loop tertutup berdasarkan GNU RADIO COMPANION: Penekanan pembawa dan Uji Tolak Gambar: Frekuensi pusat 800MHz, frekuensi sinyal pita dasar 10kHz, GAIN 9dB
Frekuensi tengah 800MHz, Grafik Output pada Penguatan Maksimum:
Frekuensi Tengah 800MHz, Spektrum Uji Transceiver Loop Tertutup dan Grafik Domain Waktu
5. Data uji loop terbuka dan loop tertutup berdasarkan GNU RADIO COMPANION: Penekanan pembawa dan Uji Tolak Gambar: Frekuensi pusat 1 GHz, frekuensi sinyal pita dasar 10 kHz, GAIN 9dB
Frekuensi tengah 1 GHz, Grafik Output pada Penguatan Maksimum:
Frekuensi Tengah 1GHz, Spektrum Uji Transceiver-Receiver Loop Tertutup dan Grafik Domain-Waktu
6. Pengukuran kebisingan fase: frekuensi pusat 1 GHz:
