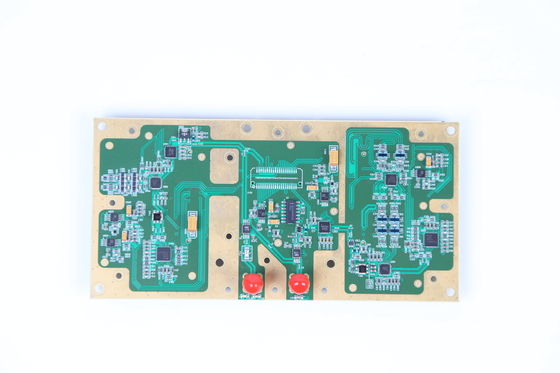

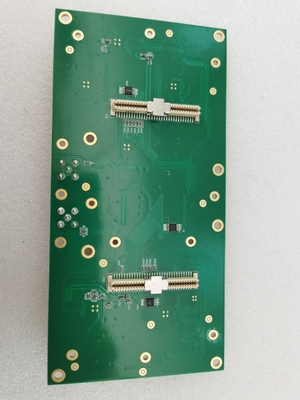

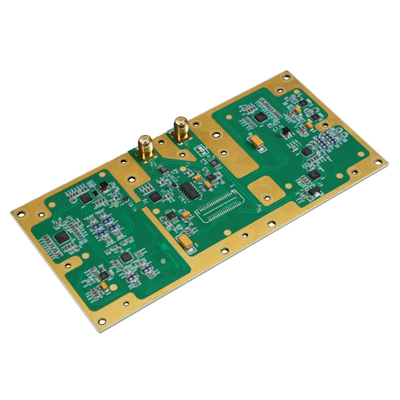

WBX-LW40/120. Kartu Wifi WBX Tx tahan lama untuk komunikasi dan radio amatir.

Name: WBX-LW40/120. Kartu Wifi WBX Tx tahan lama untuk komunikasi dan radio amatir.
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: WBX-LW (40MHZ,120MHZ)
Price: 240.00 USD
Availability: InStock

Nama merek:	Luowave
Nomor Model:	WBX-LW (40MHZ,120MHZ)
Moq:	1 buah
harga:	USD
Waktu Pengiriman:	Barang Spot atau 30 Hari
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Kemasan rincian:

Kotak Kertas\Kertas Karton

Menyediakan kemampuan:

1 buah

Menyoroti:

Kartu Putri RF Tx

Kartu Putri RF WBX Tx

Deskripsi Produk

LUOWAVE RF Rx/Tx Daughterboards WBX-LW(40MHZ,120MHZ)

Fitur utama:

1. Cakupan frekuensi: 50 MHz - 2,2 GHz

2. Bandwidth maksimum meliputi: 40 MHz, 120 MHz

3. Papan anak WBX RF berisi transceiver pita lebar dupleks penuh yang mendukung bandwidth instan hingga 120 MHz

4. Melayani berbagai aplikasi: keselamatan publik, komunikasi, radio amatir, dan ISM

5. Rantai penerima dan transmisi osilator lokal beroperasi secara independen, memungkinkan operasi dupleks frekuensi

6. Referensi untuk osilator lokal adalah jam master dari USRP, memungkinkan beberapa operasi yang koheren

7. Cocok untuk perangkat USRP-LW X300 / x310

Deskripsi fungsional:

WBX-LW-40 menyediakan transceiver bandwidth tinggi yang menghasilkan output daya hingga 100mW dengan noise figure 5 dB.Rantai penerima dan transmisi osilator lokal beroperasi secara independen dan dapat disinkronkan untuk MIMO.Ini adalah perangkat SDR yang ideal untuk aplikasi yang ingin mengakses frekuensi dalam rentang 50MHz-2200 MHz.Aplikasi termasuk WiFi, WiMAX, transceiver S-band dan transceiver pita ISM 2,4 GHz.Aplikasi termasuk komunikasi seluler darat, radio kelautan dan dirgantara;BTS bergerak, PC dan radio multi-band GSM;radar multi-basis yang koheren;jaringan sensor nirkabel;siaran televisi;dan manajemen keselamatan publik.Berlaku untuk USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300.

Produk yang kompatibel:

Uji WBX-LW 40M

Deskripsi lingkungan pengujian: Peralatan perusahaan R&S digunakan untuk pengujian, modelnya adalah ZVL.Alat uji adalah USRP-LW X310 dan WBX-LW 40M.Kedua perangkat terhubung langsung dengan kabel frekuensi radio.Diagram lingkungan pengujian:

Diagram koneksi uji pemancar loop terbuka:

Diagram Koneksi Tes Penerimaan Spontan Loop Tertutup:

Data pengujian loop terbuka dan loop tertutup berdasarkan GNU RADIO COMPANION: diagram blok pengujian GNU RADIO COMPANION:

1. Penekanan pembawa dan Uji Tolak Gambar: Frekuensi tengah 70MHz, frekuensi sinyal baseband 10kHz, GAIN 9dB

Frekuensi tengah 70MHz, Grafik output gain maksimum:

Frekuensi pusat 70MHz, spektrum uji transceiver loop tertutup dan grafik domain waktu

2. Data uji loop terbuka dan loop tertutup berdasarkan GNU RADIO COMPANION: Penekanan pembawa dan Uji Tolak Gambar: Frekuensi pusat 100MHz, frekuensi sinyal pita dasar 10kHz, GAIN 9dB

Frekuensi tengah 100MHz, Output grafik pada gain maksimum:

Frekuensi Pusat 100MHz, Spektrum Uji Transceiver Loop Tertutup dan Grafik Domain Waktu

3. Data uji loop terbuka dan loop tertutup berdasarkan GNU RADIO COMPANION: Penekanan pembawa dan Uji Tolak Gambar: Frekuensi pusat 400 MHz, frekuensi sinyal pita dasar 10 kHz, GAIN 9dB

Frekuensi tengah 400 MHz, Output grafik pada gain maksimum:

Frekuensi pusat 400 MHz, spektrum uji transceiver loop tertutup dan grafik domain waktu

4. Data uji loop terbuka dan loop tertutup berdasarkan GNU RADIO COMPANION: Penekanan pembawa dan Uji Tolak Gambar: Frekuensi pusat 800MHz, frekuensi sinyal pita dasar 10kHz, GAIN 9dB

Frekuensi tengah 800MHz, Grafik Output pada Penguatan Maksimum:

Frekuensi Tengah 800MHz, Spektrum Uji Transceiver Loop Tertutup dan Grafik Domain Waktu

5. Data uji loop terbuka dan loop tertutup berdasarkan GNU RADIO COMPANION: Penekanan pembawa dan Uji Tolak Gambar: Frekuensi pusat 1 GHz, frekuensi sinyal pita dasar 10 kHz, GAIN 9dB

Frekuensi tengah 1 GHz, Grafik Output pada Penguatan Maksimum:

Frekuensi Tengah 1GHz, Spektrum Uji Transceiver-Receiver Loop Tertutup dan Grafik Domain-Waktu

6. Pengukuran kebisingan fase: frekuensi pusat 1 GHz:

Harap jangan ragu untuk menghubungi saya jika Anda memerlukan informasi lebih lanjut.

Whatsapp/skype: +8618062514745 Web:https://www.luowave.com/en/
