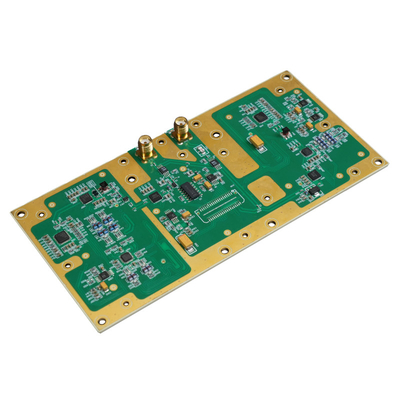

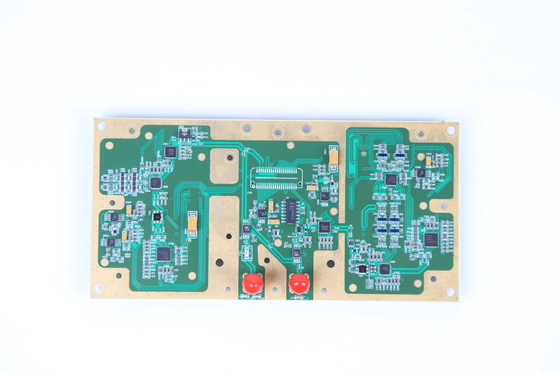

WBX-LW120 ♫ Luowave RF USRP Daughterboards WBX 120MHZ Untuk Amatir Radio Dan ISM

Name: WBX-LW120 ♫ Luowave RF USRP Daughterboards WBX 120MHZ Untuk Amatir Radio Dan ISM
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: WBX-LW (40MHZ,120MHZ)
Price: 240.00 USD
Availability: InStock

Nama merek:	Luowave
Nomor Model:	WBX-LW (40MHZ,120MHZ)
Moq:	1 buah
harga:	USD
Waktu Pengiriman:	Barang Spot atau 30 Hari
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Kemasan rincian:

Kotak Kertas\Kertas Karton

Menyediakan kemampuan:

1 buah

Menyoroti:

Kartu Putri RF WBX

Daughterboard 2.4GHz ISM

Deskripsi Produk

USRP Daughterboards WBX-LW 120MHZ,Seri X saja

WBX-120 adalah transceiver full-duplex broadband yang mencakup pita frekuensi dari 50 MHz hingga 2,2 GHz dengan lebar band instan 120 MHz.WBX-120 dapat melayani berbagai bidang aplikasi termasuk keselamatan publikWBX-120 kompatibel dengan USRP X310.

Fitur Utama:

1Cakupan frekuensi: 50 MHz - 2.2 GHz

2Bandwidth maksimum mencakup: 120 MHz

3. Papan putri WBX RF berisi transceiver full-duplex broadband yang mendukung hingga 120 MHz bandwidth instan

4. melayani berbagai aplikasi: keamanan publik, komunikasi, radio amatir dan ISM

5Rantai penerima dan pemancar osilator lokal beroperasi secara independen, memungkinkan operasi dupleks frekuensi

6Referensi untuk osilator lokal adalah jam master dari USRP, yang memungkinkan operasi koheren ganda

Deskripsi fungsional:

WBX-LW-40 menyediakan transceiver bandwidth tinggi yang memberikan hingga 100mW daya output dengan angka kebisingan 5 dB.Rantai menerima dan mengirimkan osilator lokal beroperasi secara independen dan dapat disinkronkan untuk MIMOIni adalah perangkat SDR yang ideal untuk aplikasi yang ingin mengakses frekuensi dalam kisaran 50MHz-2200MHz. Aplikasi termasuk WiFi, WiMAX, S-band transceiver dan 2,4 GHz ISM band transceiver.Aplikasi termasuk komunikasi seluler darat, radio laut dan aerospace; stasiun basis seluler, PC dan radio multi-band GSM; radar multi-base koheren; jaringan sensor nirkabel; penyiaran televisi; dan manajemen keamanan publik.Berlaku untuk USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300.

Produk yang kompatibel:

Jangan ragu untuk menghubungi saya jika Anda membutuhkan informasi lebih lanjut.

Whatsapp/skype/wechat: +8618062514745 Web:https://www.luowave.com/en/

Uji WBX-LW 40M

Deskripsi lingkungan pengujian: Peralatan perusahaan R&S digunakan untuk pengujian, modelnya adalah ZVL. Peralatan pengujian adalah USRP-LW X310 dan WBX-LW 40M.Kedua perangkat dihubungkan dengan kabel frekuensi radio langsungDiagram lingkungan pengujian:

Diagram koneksi uji transmisi loop terbuka:

Diagram Sambungan Uji Penerima Spontaneus dengan Lompatan Tertutup:

Data uji open-loop dan closed-loop berdasarkan GNU RADIO COMPANION: Diagram blok uji GNU RADIO COMPANION:

1Penghapusan pembawa dan tes penolakan gambar: frekuensi pusat 70MHz, frekuensi sinyal baseband 10kHz, GAIN 9dB

Frekuensi pusat 70MHz, grafik output gain maksimum:

Frekuensi pusat 70MHz, spektrum uji transceiver loop tertutup dan grafik domain waktu

2. Data uji open-loop dan closed-loop berdasarkan GNU RADIO COMPANION: Carrier suppression and Image Reject Test: Frekuensi pusat 100MHz, frekuensi sinyal baseband 10kHz, GAIN 9dB

Frekuensi pusat 100MHz, output grafis pada gain maksimum:

Frekuensi Pusat 100MHz, Spektrum Uji Transceiver Loop Tertutup dan Grafis Domain Waktu

3. Data uji open-loop dan closed-loop berdasarkan GNU RADIO COMPANION: Carrier suppression and Image Reject Test: Frekuensi pusat 400 MHz, frekuensi sinyal baseband 10 kHz, GAIN 9dB

Frekuensi pusat 400 MHz, output grafis pada gain maksimum:

Frekuensi pusat 400 MHz, spektrum uji transceiver loop tertutup dan grafik domain waktu

4. Data uji open-loop dan closed-loop berdasarkan GNU RADIO COMPANION: Carrier suppression and Image Reject Test: Frekuensi pusat 800MHz, frekuensi sinyal baseband 10kHz, GAIN 9dB

Frekuensi pusat 800MHz, Output Graphics pada Gain Maksimum:

Frekuensi Pusat 800MHz, Spektrum Uji Transceiver Loop Tutup dan Grafis Domain Waktu

5. Data uji open-loop dan closed-loop berdasarkan GNU RADIO COMPANION: Carrier suppression and Image Reject Test: Frekuensi pusat 1 GHz, frekuensi sinyal baseband 10 kHz, GAIN 9dB

Frekuensi pusat 1 GHz, Output Graphics pada Gain Maksimum:

Frekuensi pusat 1GHz, Spektrum Uji Transceiver-Receiver P loop tertutup dan Grafis Time-Domain

6. pengukuran kebisingan fase: frekuensi pusat 1 GHz:
