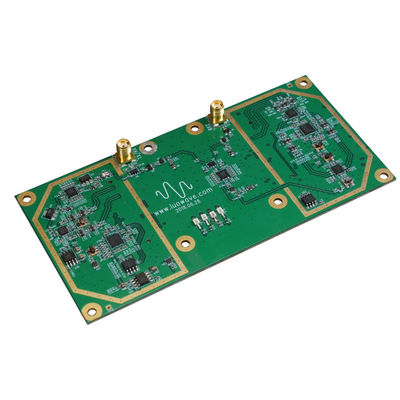

SBX-LW 40. USRP RF Daughter Card WiMax WiFi dan 2.4GHz ISM Band Transceivers

Name: SBX-LW 40. USRP RF Daughter Card WiMax WiFi dan 2.4GHz ISM Band Transceivers
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: SBX-LW (40MHZ,120MHZ)
Price: 240.00 USD
Availability: InStock

Nama merek:	Luowave
Nomor Model:	SBX-LW (40MHZ,120MHZ)
Moq:	1 buah
harga:	USD
Waktu Pengiriman:	Barang Spot atau 30 Hari
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Kemasan rincian:

Kotak Kertas\Kertas Karton

Menyediakan kemampuan:

1 buah

Menyoroti:

Kartu Putri RF WiMax USRP

Kartu Putri RF WiMax

WiFi Kartu Putri RF WiMax

Deskripsi Produk

USRP Daughterboards SBX-LW 40MHZ

SBX adalah transceiver bandwidth lebar yang menyediakan hingga 100 mW daya output, dan angka kebisingan khas 5 dB. Osilator lokal untuk rantai menerima dan mengirimkan beroperasi secara independen,SBX memiliki kemampuan MIMO, dan menyediakan bandwidth 40 MHz. SBX sangat ideal untuk aplikasi yang membutuhkan akses ke berbagai band dalam kisaran 400 MHz-4400 MHz.Contoh bidang aplikasi termasuk WiFi, WiMax, S-band transceiver dan 2,4 GHz ISM band transceiver.

Fitur Utama:

1. Cakupan frekuensi: 400-4400 MHz Rx/Tx 2. Bandwidth sinyal maksimum meliputi: 40 MHz, 120 MHz 3.Osilator lokal dapat digunakan untuk menerima dan mengirimkan saluran, dan juga dapat digunakan untuk operasi dual-band. 4. MIMO-enabled, ideal untuk aplikasi yang perlu beroperasi di beberapa pita frekuensi dalam kisaran frekuensi 400 sampai 4400 MHz 5.Aplikasi khas termasuk WIFI, WIMAX, S-band transceiver dan 2.4GHz ISM band transceiver

Deskripsi fungsional:

SBX-LW-40 adalah transceiver bandwidth tinggi yang menyediakan hingga 100mW daya output dengan angka kebisingan 5 dB. Rantai penerima dan pemancar osilator lokal beroperasi secara independen,memungkinkan operasi dual-band. SBX-LW menyediakan fungsionalitas MIMO. Bagi mereka yang ingin mengakses berbagai aplikasi dari 400 MHz hingga 4400 MHz, SBX-LW adalah perangkat SDR yang ideal. Aplikasi termasuk WiFi, WiMAX,Transceiver S-band dan 2Transceiver band ISM.4 GHz.

Produk yang kompatibel:

Uji SBX-LW 40M

Deskripsi lingkungan pengujian: Peralatan perusahaan R&S digunakan untuk pengujian, modelnya adalah ZVL. Peralatan pengujian adalah USRP-LW X310 dan SBX-LW 40M.Kedua perangkat dihubungkan dengan kabel frekuensi radio langsungDiagram lingkungan pengujian:

Diagram koneksi uji transmisi loop terbuka:

Diagram Sambungan Uji Penerima Spontaneus dengan Lompatan Tertutup:

Data uji loop terbuka dan tertutup berdasarkan GNURADIO COMPANION: Diagram blok uji GNURADIO COMPANION:

1Penghapusan pembawa dan tes penolakan gambar: frekuensi pusat 2,4 GHz, frekuensi sinyal baseband 10 kHz, GAIN 9dB

Frekuensi pusat 2,4 GHz, Grafis output maksimum:

Frekuensi pusat 2GHz, Spektrum Tes Transceiver Loop Tertutup dan Grafis Domain Waktu

2Penghapusan pembawa dan tes penolakan gambar: frekuensi pusat 3GHz, frekuensi sinyal baseband 10kHz, GAIN 9dB

Frekuensi pusat 3GHz, maksimal output grafis:

Frekuensi pusat 3GHz, Spektrum Uji Transceiver Loop Tertutup dan Grafis Domain Waktu

3Penghapusan pembawa dan tes penolakan gambar: frekuensi pusat 4 GHz, frekuensi sinyal baseband 10 kHz, GAIN 9 dB

2Penghapusan pembawa dan tes penolakan gambar: frekuensi pusat 3GHz, frekuensi sinyal baseband 10kHz, GAIN 9dB

Frekuensi pusat 4,4 GHz, Grafis output maksimum:

Pengukuran kebisingan fase: frekuensi pusat 1 GHz:

Silakan kirim pesan jika Anda memiliki pertanyaan. Kami akan melakukan yang terbaik untuk memberikan layanan terbaik.

3Penghapusan pembawa dan tes penolakan gambar: frekuensi pusat 4 GHz, frekuensi sinyal baseband 10 kHz, GAIN 9 dB

Frekuensi pusat 4 GHz, maksimal output grafis:

Frekuensi pusat 4,4 GHz, Grafis output maksimum:
