SBX-LW40/120 ∙ SBX 40 hingga 120MHZ SDR RF Daughter Card Untuk S-Band Transceiver

Name: SBX-LW40/120 ∙ SBX 40 hingga 120MHZ SDR RF Daughter Card Untuk S-Band Transceiver
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: SBX-LW (40MHZ,120MHZ)
Price: 240.00 USD
Availability: InStock

Nama merek:	Luowave
Nomor Model:	SBX-LW (40MHZ,120MHZ)
Moq:	1 buah
harga:	USD
Waktu Pengiriman:	Barang Spot atau 30 Hari
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Kemasan rincian:

Kotak Kertas\Kertas Karton

Menyediakan kemampuan:

1 buah

Menyoroti:

Kartu Putri SBX RF

Kartu Putri RF MIMO 40MHz

Kartu Putri RF MIMO

Deskripsi Produk

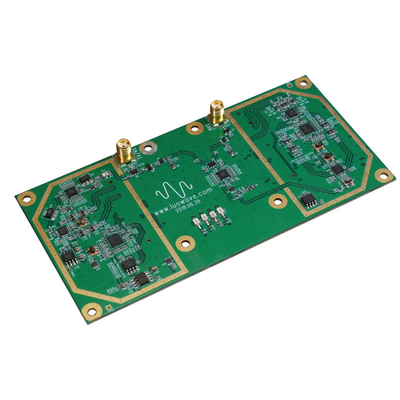

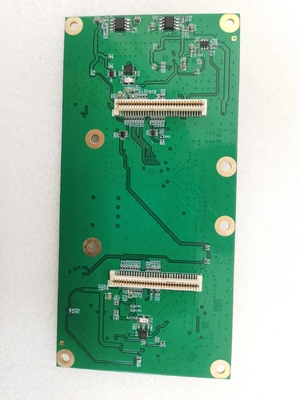

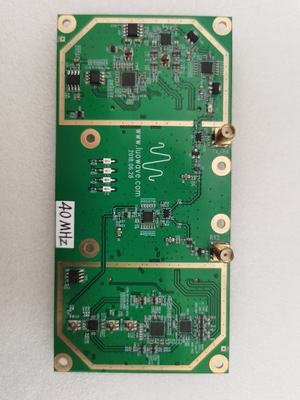

LUOWAVE SDR RF Rx/Tx Daughterboards SBX-LW(40MHZ,120MHZ)

Fitur utama:

1. Cakupan frekuensi: 400-4400 MHz Rx/Tx 2. Bandwidth sinyal maksimum meliputi: 40 MHz , 120 MHz 3. Ini memberikan daya keluaran 100 mW dan noise figure 5dB.Osilator lokal dapat digunakan untuk menerima dan mentransmisikan saluran, dan juga dapat digunakan untuk operasi dual-band.4. Berkemampuan MIMO, ideal untuk aplikasi yang perlu beroperasi di beberapa pita frekuensi dalam rentang frekuensi 400 hingga 4400 MHz 5. Aplikasi umum termasuk WIFI, WIMAX, transceiver S-band, dan transceiver pita ISM 2.4GHz

Deskripsi fungsional:

SBX-LW-40 adalah transceiver bandwidth tinggi yang menyediakan output daya hingga 100mW dengan noise figure 5 dB.Rantai penerima dan transmisi osilator lokal beroperasi secara independen, memungkinkan operasi dual-band.SBX-LW menyediakan fungsionalitas MIMO.Bagi mereka yang ingin mengakses berbagai aplikasi dari 400 MHz hingga 4400 MHz, SBX-LW adalah perangkat SDR yang ideal.Aplikasi termasuk WiFi, WiMAX, transceiver S-band dan transceiver pita ISM 2,4 GHz.

Produk yang kompatibel:

Harap jangan ragu untuk menghubungi saya jika Anda memerlukan informasi lebih lanjut.

Whatsapp/skype/Wechat: +8618062514745 Web:https://www.luowave.com/en/

Uji SBX-LW 40M

Deskripsi lingkungan pengujian: Peralatan perusahaan R&S digunakan untuk pengujian, modelnya adalah ZVL.Alat uji tersebut adalah USRP-LW X310 dan SBX-LW 40M.Kedua perangkat terhubung langsung dengan kabel frekuensi radio.Diagram lingkungan pengujian:

Diagram koneksi uji pemancar loop terbuka:

Diagram Koneksi Tes Penerimaan Spontan Loop Tertutup:

Data uji loop terbuka dan loop tertutup berdasarkan GNURADIO COMPANION: diagram blok uji GNURADIO COMPANION:

1. Penekanan pembawa dan Uji Tolak Gambar: Frekuensi pusat 2,4 GHz, frekuensi sinyal pita dasar 10 kHz, GAIN 9dB

Frekuensi tengah 2,4 GHz, Grafik Output Maksimum:

Frekuensi Tengah 2GHz, Spektrum Uji Transceiver Loop Tertutup dan Grafik Domain Waktu

2. Penekanan pembawa dan Uji Tolak Gambar: Frekuensi tengah 3GHz, frekuensi sinyal baseband 10kHz, GAIN 9dB

Frekuensi tengah 3GHz, Grafik Output Maksimum:

Frekuensi Tengah 3GHz, Spektrum Uji Transceiver Loop Tertutup dan Grafik Domain-Waktu

3. Penekanan pembawa dan Uji Penolakan Gambar: Frekuensi pusat 4 GHz, frekuensi sinyal pita dasar 10 kHz, GAIN 9 dB

2. Penekanan pembawa dan Uji Tolak Gambar: Frekuensi tengah 3GHz, frekuensi sinyal baseband 10kHz, GAIN 9dB

Frekuensi pusat 4,4 GHz, Grafik Output Maksimum:

Pengukuran kebisingan fase: frekuensi pusat 1 GHz:

Jangan ragu untuk mengirimkan pesan kepada kami jika Anda memiliki pertanyaan.Kami akan mencurahkan upaya terbaik kami untuk menyediakan Anda dengan layanan terbaik.

3. Penekanan pembawa dan Uji Penolakan Gambar: Frekuensi pusat 4 GHz, frekuensi sinyal pita dasar 10 kHz, GAIN 9 dB

Frekuensi tengah 4 GHz, Grafik Output Maksimum:

Frekuensi pusat 4,4 GHz, Grafik Output Maksimum:

Harap jangan ragu untuk menghubungi saya jika Anda memerlukan informasi lebih lanjut.

Whatsapp/skype/Wechat: +8618062514745 Web:https://www.luowave.com/en/
