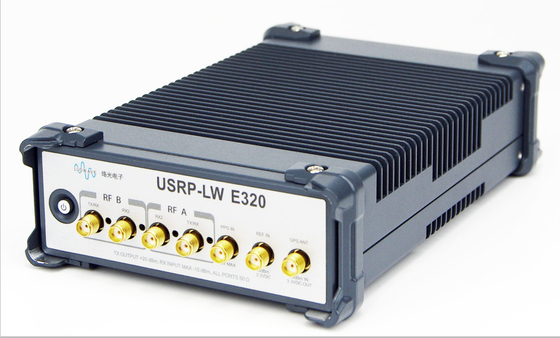

Ettus USRP E320 Kompatibel. ∙ USRP-LW E320 2T2R RF 70 MHz-6 GHz 56 MHz BW Setiap 12-bit ADC / DAC USRP Perangkat Lunak Definisi Perangkat Lunak

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Menyoroti:

12 bit ADC/DAC USRP-LW E320

6 GHz USRP-LW E320

2T2R USRP-LW E320

Deskripsi Produk

USRP-LW E320 adalah fitur yang kaya, performa tinggi tertanam perangkat lunak didefinisikan Radio (SDR) yang menggabungkan peningkatan dioptimalkan dalam pemrosesan aliran, sinkronisasi, integrasi,pemulihan kesalahan, dan kemampuan manajemen jarak jauh.

Fitur

RF Front-end:Dilengkapi dengan transceiver RF AD9361 yang mendukung konfigurasi 2×2 MIMO
Rentang frekuensi:70 MHz sampai 6 GHz dengan bandwidth instan hingga 56 MHz
Unit pengolahan:Xilinx Zynq-7045 SoC menggabungkan akselerasi FPGA dan CPU ARM dual-core untuk mode operasi mandiri atau kooperatif

Alat Pembangunan yang Didukung

GNU Radio
Matlab
C/C++
Python
VIVADO

Spesifikasi

Parameter RF		Sumber Daya
IIP3 (pada NF khas)	-20 dBm	arus tegangan input DC	10-14 V,3 A
Kekuatan output maksimum	> 10 dBm	Konsumsi daya maksimum	30W
Angka Kebisingan Penerima	< 8,5 dB	Ukuran
Parameter modul konverter		Ukuran	173 x 106 x 45 mm
Tingkat pengambilan sampel ADC (Max)	61.44 MSps	Lingkungan Kerja
Resolusi ADC	12 bit	Jangkauan suhu operasi	0-45°C
Tingkat Pengambilan Sampel DAC	61.44 MSps	Rentang suhu penyimpanan	-40-85°C
Resolusi DAC	12 bit	Kisaran kelembaban operasi	10%-90%
Tingkat Sampling Maksimal PC Host	61.44MS/s	Kisaran kelembaban penyimpanan	5%-95%

Perbandingan USRP SDR

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (Modul)	USRP-LW B205 (Board)
Gambar
Jangkauan Frekuensi	DC-6GHz	3 MHz-6 GHz	10 MHz-6 GHz	DC-6GHz	70MHz-6GHz
RF Daughterboard	Mendukung dua Daughterboards	Dibangun dalam dua Daughterboards (tidak bisa diganti)	Dibangun dalam dua Daughterboards (tidak bisa diganti)	Mendukung satu Daughterboards	Tidak didukung
Bandwidth maksimum	160MHz masing-masing	200MHz setiap	100MHz masing-masing	Lebar 8 bit:80MHz Lebar 16 bit:25MHz	56MHz masing-masing
Saluran NO.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC: ADS62P48 14-bit, tingkat sampling yang dapat dikonfigurasi: 184.32, 200 MS/s DAC: AD9146 16-bit, kecepatan pengambilan sampel maksimum 800 MS/s	ADC:AD9695B 14-bit, kecepatan pengambilan sampel yang dapat dikonfigurasi: 200, 245,76 dan 250 MS/s DAC:DAC37J82 16-bit, tingkat pengambilan sampel yang dapat dikonfigurasi: 200, 245,76 dan 250 MS/s	AD9371 ADC: 16-bit, kecepatan pengambilan sampel yang dapat dikonfigurasi: 122.88, 125, dan 153,6 MS/s DAC: 14 bit, kecepatan pengambilan sampel yang dapat dikonfigurasi: 122.88, 125, dan 153,6 MS/s	ADC:ADS62P42 14 bit 100MS/s DAC:AD9777 16-bit 400MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADCs:12位61.44MS/s DACs: 12bit 61.44MS/s
Model FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Antarmuka Data	GigE Pelabuhan,Port 10GbE, PCIE x4	GigE Pelabuhan,Port 10GbE, QSFP ((2*10G) ,A-USB, micro-US	GigE Pelabuhan,Port 10GbE, A-USB, micro USB	Gigabit Ethernet Port	Ethernet port, USB2.0	USB3.0
Ukuran (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Harga Satuan	9999	23999	17999	3699	5999	2199	2199	599
