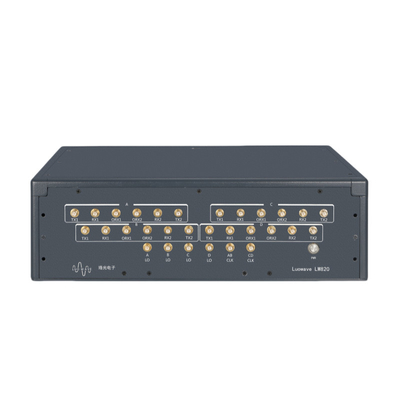

Luowave LW820 adalah perangkat koheren radio universal (SDR) berkinerja tinggi 8-saluran yang sepenuhnya dikembangkan sendiri oleh Wuhan Luowave Electronics Co., Ltd.Dibangun pada platform ADRV9009 dan Xilinx UltraScale+ ZU11EG, ia beroperasi di rentang frekuensi 75 MHz hingga 6 GHz, dengan lebar band instan maksimum 200 MHz per saluran.Memanfaatkan manajemen jam yang tepat dan mekanisme pemrosesan sinyal yang disinkronkan, Luowave LW820 memberikan koherensi fase yang luar biasa dan kinerja kolaboratif, membuatnya sangat cocok untuk sistem komunikasi nirkabel yang kompleks seperti jaringan 5G,pemrosesan sinyal radar, komunikasi satelit, dan penentuan arah spektrum spasial.

Fitur

• Di dalam Xilinx Zynq UltraScale+ MPSoC ZU11EG
• Chip RF ADRV9009 dari ADI, Jangkauan RF: 75 MHz 6 GHz
• 8 TX dan 8 RX, Bandwidth Instan: Sampai 200 MHz per saluran
• Synchronization fase multi-perangkat: <1° phase coherence deviation, memenuhi persyaratan ketat untuk komunikasi 5G, deteksi radar dan aplikasi fase-kritis lainnya
• Dukungan Ekstensi Bandwidth: Memungkinkan penyebaran cepat sistem gelombang milimeter
• Antarmuka kecepatan tinggi: Gigabit Ethernet & PCIe untuk transfer data throughput tinggi
• Mendukung antarmuka universal GPIO dan kemampuan debugging JTAG
• Dukungan referensi jam eksternal dan referensi waktu PPS

Blok diagram

Lingkungan pembangunan

Mendukung beberapa perangkat lunak dan kerangka kerja pengembangan, termasuk GNU Radio, LabVIEW, MATLAB, dll.,yang dapat memenuhi berbagai persyaratan mulai dari pengembangan prototipe yang cepat hingga pemrosesan real-time berkinerja tinggi.

Tes sinkronisasi fase

Luowave LW820 berisi 4 buah ADRV9009. itu tidak hanya memiliki multi-chip mekanisme sinkronisasi fase tetapi juga mengintegrasikan fungsi kalibrasi digital,yang dapat melakukan kalibrasi fase pada sirkuit internalIni lebih mengoptimalkan kinerja sinkronisasi fase. Dalam skenario di mana beberapa chip bekerja secara kolaboratif dan pemrosesan sinyal yang kompleks terlibat,Luowave LW820 dapat stabil dan akurat mempertahankan sinkronisasi fase, memenuhi persyaratan aplikasi yang ketat untuk sinkronisasi fase dalam komunikasi 5G, deteksi radar, dll., dan secara efektif meningkatkan kinerja sistem secara keseluruhan.Penyimpangan konsistensi sinkronisasi fase dapat mencapai 1 °.
