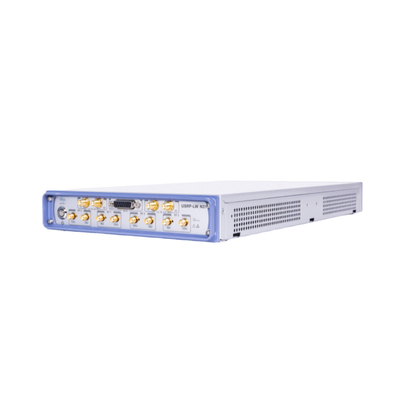

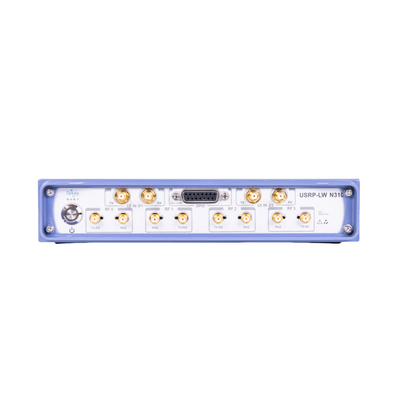

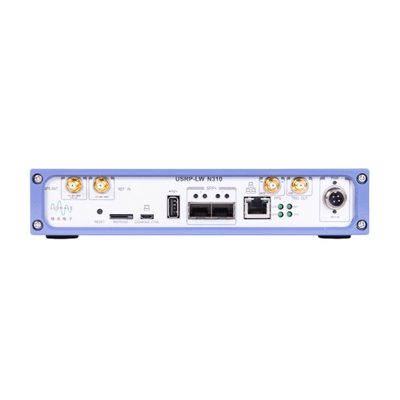

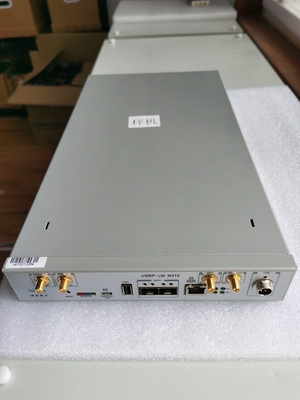

4RX, 4TX Perangkat Lunak Definisi Radio USRP-LW N310

Universal Software Radio Periferal USRP-LW N310

Ringkasan Produk

N310 menyederhanakan kontrol dan manajemen sistem SDR dengan memperkenalkan kemampuan untuk melakukan tugas dari jarak jauh, seperti memperbarui perangkat lunak, memulai kembali, reset pabrik, memeriksa diri,Operasi host/ARM debugging dan monitoring system. USRP-LW N310 saat ini adalah salah satu produk dengan saluran yang paling padat di pasar SDR, menyediakan 4 saluran dengan 4 saluran penerima dalam ketinggian 0,5U.Bagian depan frekuensi radio mengadopsi dua transceiver ad9371, ini adalah semacam teknologi frekuensi radio peralatan analog terbaru. Setiap saluran menyediakan bandwidth instan hingga 100 MHz, dan mencakup rentang frekuensi diperpanjang dari 10 MHz hingga 6 GHz.

Fitur Utama

• Penyebaran yang dapat diandalkan dan toleransi kesalahan. ·
• Kemampuan manajemen jarak jauh.
• Mendukung operasi independen (tertanam) atau berbasis host (jaringan).
• Cakupan frekuensi 10 MHz-6 GHz.
• Hingga 100M bandwidth instan per saluran.
• Mendukung 4 mengirim dan 4 menerima pada saat yang sama.
• Bank filter transceiver.
• 16 bit ADC, 14 bit DAC.
• Tingkat pengambilan sampel yang dapat dikonfigurasi: 122.88, 125, dan 153,6 MS/s.
• Dibangun di Xilinx Zynq-7100 SoC FPGA.
• Dual-core ARM Cortex-A9 CPU 800 MHz.
• Dual SPF + port (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora).
• Mendukung referensi jam eksternal dan referensi waktu PPS.
• Mendukung input port eksternal RX, TX LO.
• GPSDO internal.
• 1 Port host USB tipe A.
• 1 port micro-USB (konsol serial, JTAG).
• Dibangun dalam Linux kustomisasi.
• UHD3.11.0 atau versi terbaru dukungan.
• RFNoC kerangka pengembangan FPGA.
• Xilinx Vivado 2017.4 Design Suite (lisensi tidak termasuk)
• Mendukung GNU Radio.

Prosesor baseband:

Prosesor baseband USRP-LW N310 menggunakan zynq-7100 SOC Xilinx, yang menyediakan banyak FPGA yang dapat diprogram untuk persyaratan waktu nyata dan pemrosesan latensi rendah,dan operasi mandiri CPU ARM dual-core. Pengguna dapat menyebarkan aplikasi pada sistem operasi tertanam Linux yang sudah diinstal sebelumnya, atau menggunakan antarmuka kecepatan tinggi seperti Gigabit Ethernet host, 10 Gigabit Ethernet. Sinkronisasi:USRP-LW N310 memiliki arsitektur desain jam referensi yang fleksibel yang mendukung PPS eksternal, referensi waktu referensi jam, input LO eksternal, dan gpsdo, yang membantu untuk realisasi sistem MIMO dengan jumlah saluran tinggi.
