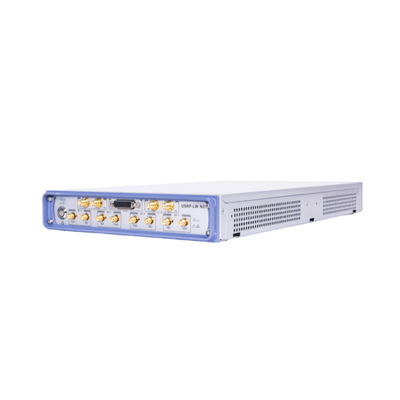

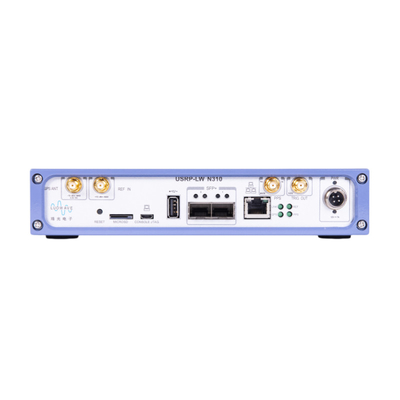

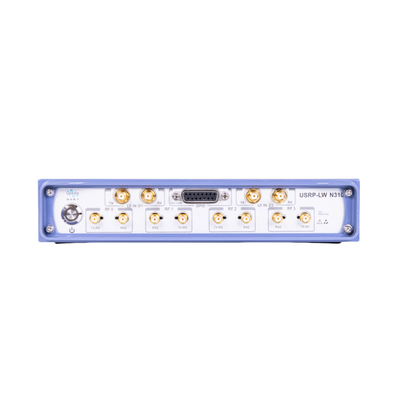

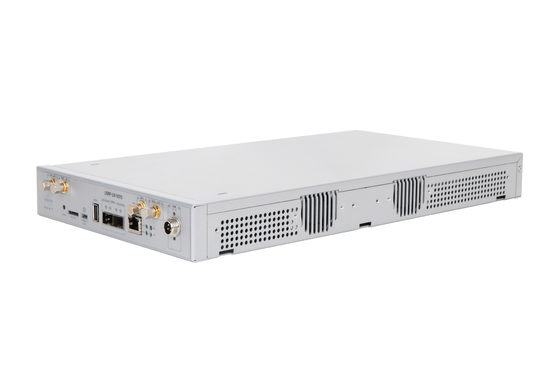

Universal Software Radio Peripheral, USRP-LW N310,Kompatibel dengan ETTUS USRP N310

Ringkasan Produk

USRP-LW N310 adalah SDR jaringan, yang menyediakan penyebaran sistem nirkabel terdistribusi skala besar yang dapat diandalkan dan toleransi kesalahan.USRP-LW N310 menyederhanakan kontrol dan manajemen sistem SDR dengan memperkenalkan kemampuan untuk melakukan tugas dari jarak jauh, seperti memperbarui perangkat lunak, memulai kembali, reset pabrik, memeriksa sendiri, host / ARM debugging dan pemantauan operasi sistem.USRP-LW N310 menyediakan 4 saluran dengan 4 saluran penerima dalam ketinggian 0.5U. ujung depan frekuensi radio mengadopsi dua ad9371 transceiver, ini adalah jenis terbaru teknologi frekuensi radio peralatan analog.dan mencakup rentang frekuensi yang diperpanjang dari 10 MHz hingga 6 GHz.

Fitur Utama

• Penyebaran yang dapat diandalkan dan toleransi kesalahan.
• Kemampuan manajemen jarak jauh.
• Mendukung operasi independen (tertanam) atau berbasis host (jaringan).
• Cakupan frekuensi 10 MHz-6 GHz.
• Hingga 100M bandwidth instan per saluran.
• Mendukung 4 mengirim dan 4 menerima pada saat yang sama.
• Bank filter transceiver. · 16 bit ADC, 14 bit DAC.
• Tingkat pengambilan sampel yang dapat dikonfigurasi: 122.88, 125, dan 153,6 MS/s.
• Dibangun di Xilinx Zynq-7100 SoC FPGA.
• Dual-core ARM Cortex-A9 CPU 800 MHz.
• Dual SPF + port (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora).
• Mendukung referensi jam eksternal dan referensi waktu PPS.
• Mendukung input port eksternal RX, TX LO.
• GPSDO terintegrasi. · 1 port host USB Tipe A. · 1 port micro-USB (serial console, JTAG).
• Dibangun dalam Linux kustomisasi.
• UHD3.11.0 atau versi terbaru dukungan.
• RFNoC kerangka pengembangan FPGA.
• Xilinx Vivado 2017.4 Design Suite (lisensi tidak termasuk).
• Mendukung GNU Radio.

Prosesor baseband:

Prosesor baseband USRP-LW N310 menggunakan zynq-7100 SOC Xilinx, yang menyediakan banyak FPGA yang dapat diprogram untuk persyaratan waktu nyata dan pemrosesan latensi rendah,dan operasi mandiri CPU ARM dual-core. Pengguna dapat menyebarkan aplikasi pada sistem operasi tertanam Linux yang sudah diinstal sebelumnya, atau menggunakan antarmuka kecepatan tinggi seperti Gigabit Ethernet host, 10 Gigabit Ethernet. Sinkronisasi:USRP-LW N310 memiliki arsitektur desain jam referensi yang fleksibel yang mendukung PPS eksternal, referensi waktu referensi jam, input LO eksternal, dan gpsdo, yang membantu untuk realisasi sistem MIMO dengan jumlah saluran tinggi.
