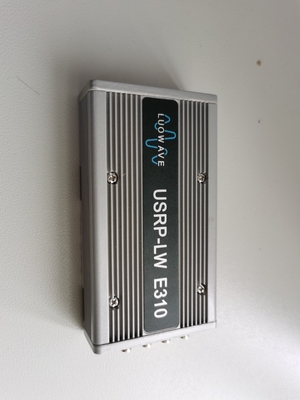

Periferal Radio Perangkat Lunak Universal, USRP-LW E310

Ikhtisar produk:

Transceiver AD9361 front-end RF menyediakan bandwidth instan hingga 56 MHz dan frekuensi multi-band dari 70 MHz hingga 6 GHz, dan dapat mendukung 2X2 MIMO.

Filter bank yang telah dipilih sebelumnya di ujung depan RF dari tautan transmisi dan tautan terima meningkatkan selektivitas frekuensi.

Prosesor baseband menggunakan chip FPGA zynq 7020 Xilinx, yang disematkan dengan CPU dual-core ARM.

Seri tertanam USRP menggunakan distribusi Linux yang disesuaikan dengan kerangka kerja terbuka untuk memenuhi kebutuhan spesifik aplikasi.Sistem operasi default sudah diinstal sebelumnya

Perangkat lunak UHD dan alat pengembangan pihak ketiga seperti GNU Radio.

Fitur utama:

• Cakupan frekuensi 70 MHz-6 GHz
• Bandwidth sinyal hingga 56MHz
• 2x2 pemancar MIMO
• Tautan transceiver memiliki bank filter yang telah dipilih sebelumnya
• Prosesor ARM Cortex A9-886 MHz dual-core, Xilinx Zynq 7020 SoC FPGA
• 1GB DDR3 RAM untuk ARM CPU, 512 MB DDR3 RAM untuk FPGA Logic
• Tingkat pengambilan sampel dari prosesor FPGA ke ARM hingga 10MS/dtk
• Mendukung penggunaan sinkronisasi referensi jam PPS
• Penerima sistem GPS pemosisian global terintegrasi
• Unit pengukuran inersia 9-sumbu bawaan

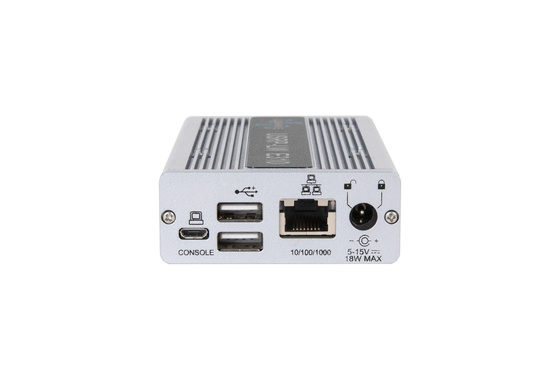

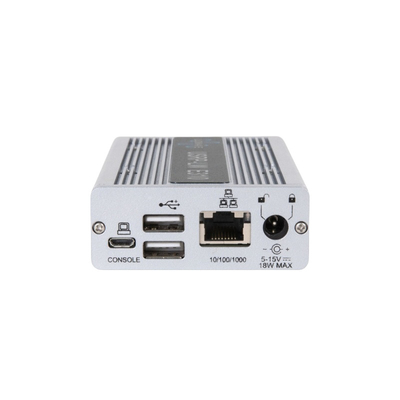

• Antarmuka Ethernet 1 Gb dan antarmuka USB
• Ukuran: 133 x 68,2 x 26,4 mm Berat: 357 g
• Sistem operasi OpenEmbedded bawaan
• Mendukung open source UHD 3.8.0 atau driver dan antarmuka API yang lebih baru
• Kerangka kerja pengembangan FPGA yang mendukung RFNoC
• Mendukung Radio GNU
• Antarmuka audio di panel depan telah dibatalkan
• Linux Tertanam Terbuka
• Driver perangkat keras USRP (UHD) perangkat lunak sumber terbuka API versi 14.0 atau lebih tinggi
• Kerangka Pengembangan FPGA RFNoC™
• Parameter terkait:

Deskripsi kinerja:

Transceiver AD9361 dari RF front-end menyediakan bandwidth instan hingga 56 MHz, rentang frekuensi mencakup 70 MHz-6 GHz, dan mendukung 2X2 MIMO.Kumpulan filter pra-pemilihan RF di ujung depan tautan transmisi dan tautan terima meningkatkan selektivitas frekuensi.

Prosesor baseband menggunakan Xilinx Zynq 7020 SoC untuk menyediakan komputasi yang dipercepat FPGA, dikombinasikan dengan operasi independen yang didukung oleh CPU ARM dual-core.USRP-LW E310 mengintegrasikan banyak periferal, seperti penerima GPS terintegrasi yang dapat digunakan untuk kesadaran lokasi dan sinkronisasi waktu, dan port host USB ganda yang dapat digunakan untuk ruang penyimpanan yang diperluas dan perangkat I/O lainnya.Dengan menggunakan peralatan siap pakai, pengguna dapat dengan cepat membuat prototipe dan mengembangkan aplikasi yang disematkan.

Seri tertanam USRP menggunakan distribusi Linux yang disesuaikan dengan kerangka kerja OpenEmbedded untuk memenuhi kebutuhan spesifik aplikasi.Sistem operasi default sudah diinstal sebelumnya dengan perangkat lunak USRP Hardware Driver™ (UHD) dan alat pengembangan pihak ketiga seperti GNU Radio.E310 juga mendukung teknologi RFNoC.Kerangka pengembangan RFNoC FPGA dapat melakukan perhitungan waktu nyata dan memenuhi persyaratan pemrosesan sinyal broadband.

Sistem operasi dan kerangka pengembangan
