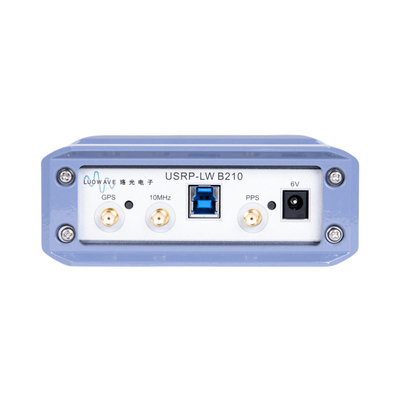

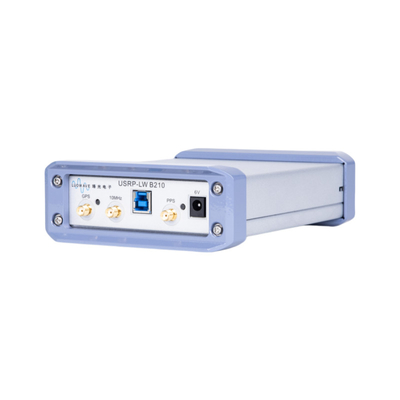

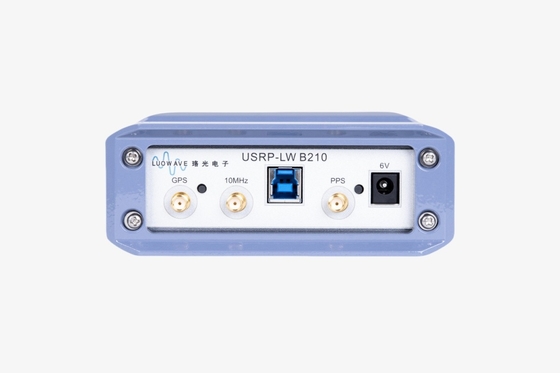

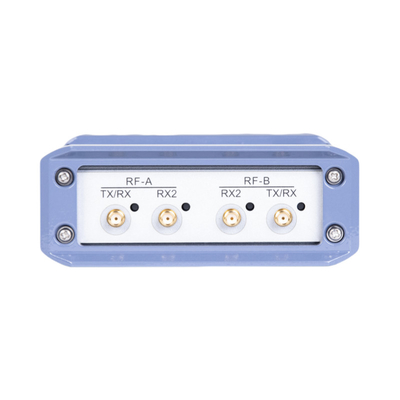

Software Defined Radio,USRP-LW B210, Kompatibel dengan ETTUS USRP B210

Ringkasan Produk

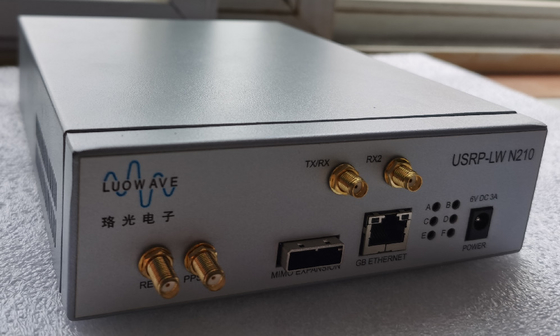

USRP-LW N210 menyediakan kemampuan pemrosesan bandwidth tinggi, rentang dinamis tinggi.USRP-LWN210 dimaksudkan untuk aplikasi komunikasi yang menuntut yang membutuhkan pengembangan cepat jenis ini.400 MS/s konektivitas dual DAC dan Gigabit Ethernet untuk mengalirkan data ke dan dari prosesor hostDesain modular memungkinkan USRP N210 untuk beroperasi dari DC hingga 6 GHz sementara port ekspansi memungkinkan beberapaUSRP-LWPerangkat seri N210 untuk disinkronkan dan digunakan dalam konfigurasi MIMO.USRP-LWN210 dapat melakukan streaming hingga 50 MS/s ke dan dari aplikasi host. Pengguna dapat mengimplementasikan fungsi kustom di FPGA fabric, atau di on-board 32-bit RISC softcore.FPGA juga menawarkan potensi untuk memproses hingga 100 MS / s baik dalam arah mengirimkan dan menerima. Firmware FPGA dapat dimuat ulang melalui antarmuka Gigabit Ethernet.

PeraturanUSRP-LWN210 adalah versi yang ditingkatkan dari USRP N200 yang mencakup FPGA yang lebih besar.meningkatkan kapasitas pemrosesan maksimum hingga 100 MS/s dalam kedua arah sambil menawarkan peningkatan potensial dalam latensi pemrosesan.

Fitur Utama:

1. Kecepatan transmisi maksimum:50MS/s

2. Koneksi Gigabit Ethernet

3. Koneksi kabel MIMO berdasarkan hanya satu tautan transceiver tunggal per USRP-LW N210, sehingga konstruksi MIMO harus dibangun oleh dua atau lebih USRP-LW N210

4. Pengolahan FPGA Onboard

5.FPGA: Xilinx Spartan XC3SD3400A

6. ADCs: 14 bit- 100 MS/s

7. DAC: 16 bit - 400 MS/s

8Kemampuan untuk mengunci jam referensi eksternal 5 atau 10 MHz

9. Opsional internal GPS servo jam USRP-LW N210 GPSDO

Kinerja rinci:

Desain modular memungkinkan USRP-LW N210 untuk beroperasi dari DC hingga 6 GHz, sementara port ekspansi memungkinkan beberapa perangkat seri USRP-LW N210 disinkronkan dan digunakan dalam konfigurasi MIMO.Modul GPSDO opsional juga dapat digunakan untuk mendisiplinkan jam referensi USRP-LW N210 ke dalam 0.01 ppm dari standar GPS di seluruh dunia. USRP-LW N210 dapat mengalirkan hingga 50 MS / s ke dan dari aplikasi host. Pengguna dapat menerapkan fungsi kustom dalam kain FPGA,atau di softcore 32-bit RISC internal. USRP-LW N210 menyediakan FPGA yang lebih besar dari USRP-LW N200 untuk aplikasi yang menuntut sumber daya logika, memori dan DSP tambahan.FPGA juga menawarkan potensi untuk memproses hingga 100 MS / s baik dalam arah mengirimkan dan menerima. Firmware FPGA dapat dimuat ulang melalui antarmuka Gigabit Ethernet.

Parameter teknis:

Termasuk dalam Peralatan ini:

1. USRP-LW N210

2. 2 Kabel SMA-Bulkhead

3. 1 Gigabit Ethernet Kabel
