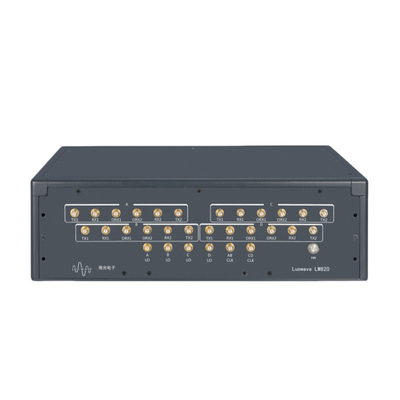

ETTUS USRP X440 Compatible USRP SDR, 8 Channel, Phase-Coherent, Xilinx Zynq UltraScale+ MPSoC, Perangkat Lunak yang Ditentukan oleh USRP

Dikembangkan seluruhnya oleh Wuhan Luowave Electronics, Luowave LW820 merupakan solusi SDR koheren 8-saluran mutakhir,mengintegrasikan ADI's ADRV9009 RF transceiver dan Xilinx UltraScale+ ZU11EG SoC untuk kinerja pemrosesan sinyal yang unggulBeroperasi di 75 MHz hingga 6 GHz dengan bandwidth instan 200 MHz per saluran, platform ini memastikan penyimpangan fase yang sangat rendah (<1°) di beberapa unit, menjadikannya ideal untuk 5G / 6G, radar,Satcom, dan aplikasi penginderaan spektrum.

Fitur

✔ Inti Pemrosesan Berkinerja Tinggi

• Xilinx ZU11EG MPSoC untuk pemrosesan baseband real-time
• ADI ADRV9009 RFIC yang memungkinkan operasi pita lebar (75 MHz6 GHz)

✔ Koherensi Multi-Saluran

• Saluran 8Tx/8Rx dengan keselarasan fase antara perangkat <1°
• Mendukung jam referensi eksternal & PPS sinkronisasi

✔ Arsitektur RF Skalable

• Peningkatan bandwidth untuk integrasi sistem mmWave
• 200 MHz BW instan/saluran untuk sinyal broadband

✔ Antarmuka Data Berkecepatan Tinggi

• PCIe & Gigabit Ethernet untuk streaming throughput tinggi
• GPIO & JTAG untuk kontrol perangkat keras dan debugging

✔ Dukungan ekosistem perangkat lunak

• Kompatibel dengan GNU Radio, MATLAB, LabVIEW
• API fleksibel untuk pengembangan algoritma DSP khusus

Blok diagram

Kompatibilitas Software

Mendukung GNU Radio, LabVIEW, MATLAB, dan kerangka pengembangan lainnya.

Tes sinkronisasi fase

Luowave LW820 berisi 4 buah ADRV9009. itu tidak hanya memiliki multi-chip mekanisme sinkronisasi fase tetapi juga mengintegrasikan fungsi kalibrasi digital,yang dapat melakukan kalibrasi fase pada sirkuit internalIni lebih mengoptimalkan kinerja sinkronisasi fase. Dalam skenario di mana beberapa chip bekerja secara kolaboratif dan pemrosesan sinyal yang kompleks terlibat,Luowave LW820 dapat stabil dan akurat mempertahankan sinkronisasi fase, memenuhi persyaratan aplikasi yang ketat untuk sinkronisasi fase dalam komunikasi 5G, deteksi radar, dll., dan secara efektif meningkatkan kinerja sistem secara keseluruhan.Penyimpangan konsistensi sinkronisasi fase dapat mencapai 1 °.
