Sistem Transmisi Video Nirkabel USRP X310 4x4 MIMO-OFDM

Sistem modulasi MIMO-OFDM

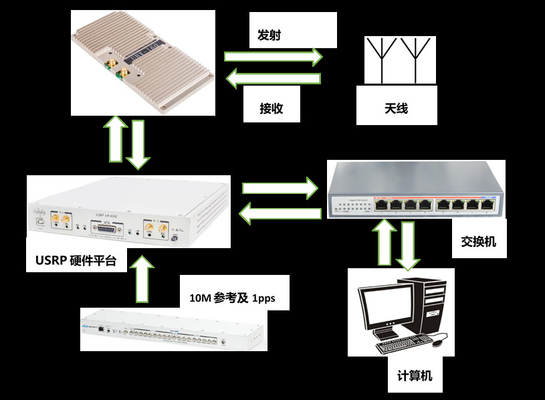

Berdasarkan USRP-LW X310 dan papan anak RF UBX-LW 160M, sistem MIMO-OFDM 4x4 berhasil dibuat.Diagram blok koneksi sistem ditunjukkan pada gambar berikut:

Prinsip implementasi sistem ditunjukkan pada gambar berikut:

• Komputer host melakukan pengkodean data spatio-temporal dan modulasi OFDM untuk menghasilkan data modulasi pita dasar;
• Komputer host meneruskan data melalui sakelar gigabit ke dua USRP-LW X310 untuk diproses lebih lanjut: konversi digital pertama, dan kemudian melalui Transformasi DAC, yang mengubah sinyal digital menjadi sinyal analog;
• Papan anak mengubah sinyal pita dasar ke frekuensi tertentu dengan konversi ke atas, dan kemudian antena mengirimkan sinyal keluar;
• Antena di ujung penerima menerima sinyal di lingkungan elektromagnetik,
• Papan anak di ujung penerima mengubah sinyal listrik, mengubah sinyal yang diproses menjadi analog-ke-digital dari ADC di USRP-LW X310, dan kemudian mengirimkannya ke FPGA untuk digital downconversion, dan kemudian melewati data yang diproses melalui switch Disampaikan ke komputer host untuk diproses lebih lanjut;
• Komputer host mendekompresi sinyal BYDM, mendekode encoding spatio-temporal, dan memulihkan data baseband
