Sistem Transmisi Video Nirkabel Luowave USRP N210

Sistem Transmisi Video

1. Komputer mengumpulkan sinyal video melalui kamera dan mengompres, mengkodekan, dan memodulasi sinyal video;

2. Data yang dihasilkan oleh komputer ditransmisikan ke usrp-lw N210 melalui port jaringan gigabit untuk diproses lebih lanjut: baris pertama adalah konversi, dan kemudian sinyal digital diubah menjadi sinyal analog melalui konversi DAC;

3. Papan anak dimodulasi oleh simulasi, dan kemudian sinyal dikirim oleh antena;

4. Antena di ujung penerima menerima sinyal;

5. Sub papan di ujung penerima mendemodulasi sinyal listrik: dikirim ke ADC di N210 untuk konversi analog-ke-digital, dan kemudian dikirim ke FPGA untuk konversi turun digital, dan kemudian data yang diproses ditransmisikan ke komputer melalui port jaringan untuk diproses lebih lanjut;

6. Komputer mendemodulasi, mendekode, mendekompresi sinyal, dan mengembalikan sinyal yang diterima menjadi video.

Prinsip pembangunan sistem:

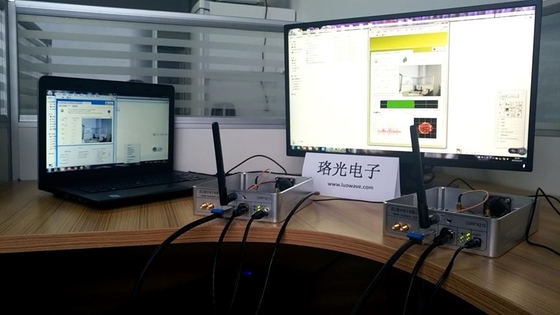

Sistem Transmisi Video dibuat oleh dua USRP-LW N210:
