Luowave USRP N321 Sistem Gelombang Milimeter Sistem Komunikasi 5G

Komunikasi gelombang milimeter 5G

Pita gelombang milimeter berada di garis depan sistem komunikasi nirkabel konsumen berkapasitas tinggi komersial dan merupakan era baru komunikasi nirkabel.Karena tingginya biaya perangkat gelombang milimeter, mereka sebelumnya terutama digunakan di militer.Namun, dengan perkembangan pesat komunikasi nirkabel broadband berkecepatan tinggi, mengemudi dengan bantuan otomotif, inspeksi keamanan, pengujian medis, dan bidang aplikasi lainnya, gelombang milimeter juga telah dipelajari dan diterapkan secara luas di bidang sipil dalam beberapa tahun terakhir.

Saat ini, pita frekuensi komunikasi emas di bawah 6 GHz sulit untuk mendapatkan spektrum kontinu yang luas, yang secara serius membatasi perkembangan industri komunikasi.Sebaliknya, pita gelombang milimeter masih memiliki sejumlah besar sumber daya spektrum yang berpotensi kurang dimanfaatkan.Berbagai perangkat gelombang milimeter, chip, dan aplikasi sedang berjalan lancar.Dibandingkan dengan gelombang mikro, gelombang milimeter memiliki karakteristiknya sendiri.Pertama-tama, gelombang milimeter memiliki panjang gelombang operasi yang lebih pendek, yang secara efektif dapat mengurangi ukuran perangkat dan sistem;Kedua, gelombang milimeter memiliki sumber daya spektrum yang melimpah dan dapat memenuhi kebutuhan komunikasi berkecepatan sangat tinggi di masa depan.

Solusi ini didasarkan pada perangkat USRP untuk mengimplementasikan komunikasi radio gelombang milimeter.Skema ini mencakup dua USRP-LW N321 dan dua MWM39s serta antena tanduk gain standar dengan bandwidth sinyal maksimum 200MHz

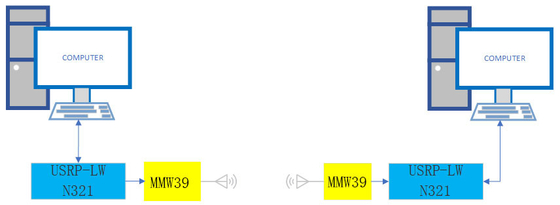

Struktur sistemnya adalah sebagai berikut:

Skema ini menggunakan perangkat lunak dan perangkat keras dari radio yang ditentukan perangkat lunak untuk pemrosesan sinyal pita dasar.Di komputer, pemrosesan sinyal pita dasar dapat dilakukan menggunakan GNU Radio sumber terbuka, atau LabView, Matlab, dan perangkat lunak komersial lainnya.

Di ujung pemancar, perangkat lunak di komputer akan mengirimkan data melalui pengkodean sumber, pengkodean saluran, modulasi untuk menghasilkan data bentuk gelombang pita dasar termodulasi, dan kemudian melalui port SFP ke USRP-LW N321, USRP-LW N321 akan berubah bentuk gelombang pita dasar digital menjadi sinyal bentuk gelombang pita dasar analog dan akhirnya mentransmisikannya melalui saluran koaksial MWM39;Modul MWM39 mengubah sinyal analog menjadi 39G dan mengirimkannya melalui antena.

Di ujung penerima, MWM39 menerima sinyal 39G mmWave melalui antena dan mengubah sinyal menjadi sinyal sub 6GHz, yang ditransmisikan melalui saluran koaksial ke USRP-LW N321, USRP-LW N321 Bentuk gelombang pita dasar analog input dikumpulkan menjadi bentuk gelombang pita dasar digital, ditransmisikan ke komputer melalui port SFP, dan komputer menyinkronkan, mendemodulasi, mendekode, dan pemrosesan lain dari bentuk gelombang pita basis data yang diterima.
