Detail produk:
|
| Cahaya Tinggi: | Modul Gelombang Milimeter TDD 15W,Sistem Gelombang Milimeter TDD 15W,Sistem Gelombang Milimeter TDD |
||
|---|---|---|---|
Gelombang milimeter memiliki berbagai aplikasi dalam komunikasi, radar, penginderaan jauh, astronomi dan bidang lainnya.Pada saat yang sama konstruksi 5G berjalan lancar, dengan membekukan versi R16, orang-orang secara bertahap berfokus pada teknologi utama di tahap 5G berikutnya.Diantaranya, termasuk teknologi gelombang milimeter yang dikenal sebagai pembunuh 5G.
Dibandingkan dengan beban alokasi sumber daya di pita Sub-6, mmWave dapat dengan mudah mengalokasikan sumber daya bandwidth di atas 100MHz, bahkan hingga 400MHz atau 800MHz.Berdasarkan sumber daya bandwidth frekuensi yang melimpah, kecepatan transmisi nirkabel mmWave 5G dapat dengan mudah melampaui Sub-6G beberapa kali lipat.

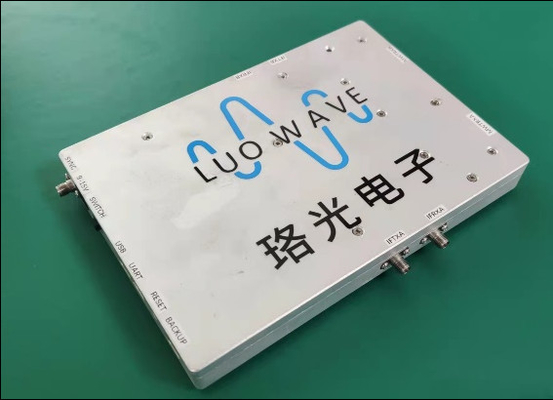

Sebagai produsen peralatan radio profesional dan penyedia layanan teknologi aplikasi, Luoguang Electronics telah merilis serangkaian produk SDR untuk memenuhi berbagai kebutuhan Sub-6G.MWM39 adalah modul optoelektronik Luo yang baru dikembangkan untuk memenuhi kebutuhan medan gelombang milimeter dan dapat mencakup 37-40GHz.Modul ini dapat digunakan dengan atau sendiri dengan produk USRP.
Indikator dan antarmuka
| proyek | indeks | komentar |
| Frekuensi operasi RF | 37-40GHz | |
| Jika frekuensi operasi adalah frekuensi menengah | 3.1-4.2GHz | |
| Modus dupleks | TDD | |
| Jumlah saluran inverter | 2 | |
| saluran transmisi | ||
| Jika daya input maksimum dari frekuensi frekuensi menengah | 5 dBm | |
| Kehilangan penyisipan frekuensi variabel transmisi | 8 dB | Nilai-nilai khas |
| Dapatkan rentang dinamis | 35 dB | |
| Penekanan emisi palsu | 50dB | |
| Terima saluran | ||
| Menerima daya maksimum | 3 dBm | |
| Terima kerugian penyisipan frekuensi variabel | 10 dB | Nilai-nilai khas |
| Dapatkan rentang dinamis | 20dB | |
| Terima penekanan cermin | 35dB | |
| Kebisingan fase |
-77dBc/Hz@1KHz -85dBc/Hz@10KHz -85dBc/Hz@100KHz -108dBc/Hz@1MHz |
39GHz |
| antarmuka RF | 2.92mm-F | |
| Jika antarmuka frekuensi menengah | SMA-F | |
| Antarmuka kontrol | UART | |
| voltase | 12V | 9~15V |
| konsumsi daya | <15W | |
| ukuran | 185*130*20mm | Konektor tidak termasuk |
MWM39 dapat dikontrol secara individual melalui PC dengan sumber frekuensi kinerja tinggi bawaan.
Blok diagram modul
Perangkat lunak
Modul berkomunikasi dengan komputer host menggunakan port serial.Perangkat lunak yang digunakan oleh komputer host ditulis dengan Python, yang mudah dioperasikan dan mudah untuk mengontrol modul.Perangkat lunak komputer host mendukung sistem Windows dan Linux.
