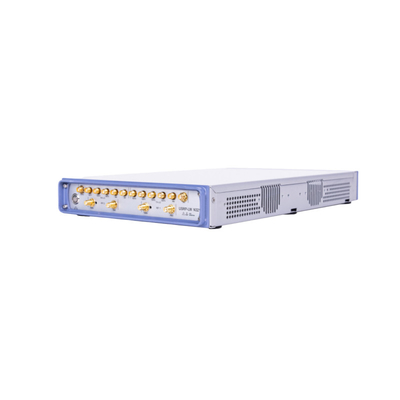

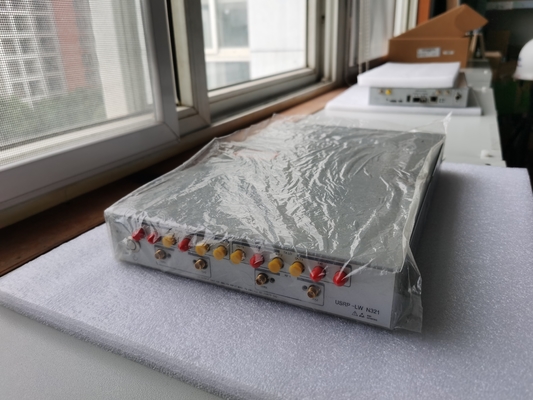

Serial port Ethernet USRP-LW N321

Gambaran keseluruhan produk
USRP-LW N321 adalah jaringan radio software-defined yang menyediakan keandalan dan toleransi kesalahan untuk penyebaran dalam skala besar dan sistem nirkabel terdistribusi.Ini adalah SDR berkinerja tinggi yang menggunakan desain RF yang unik yang memberikan 2 RX dan 2 dalam saluran TX ukuran RU setengah lebarSetiap saluran menyediakan bandwidth instan hingga 200 MHz dan mencakup rentang frekuensi yang diperluas dari 3 MHz hingga 6 GHz.Prosesor baseband menggunakan Xilinx Zynq-7100 SoC untuk memberikan FPGAs besar yang dapat diprogram pengguna secara real time, pemrosesan latensi rendah, serta CPU ARM dual-core untuk operasi mandiri.dan antarmuka Aurora yang memberikan aliran IQ throughput tinggi ke PC host atau koprosesor FPGA.


Arsitektur sinkronisasi fleksibel mendukung referensi jam 10 MHz, referensi waktu PPS, input TX dan RX LO eksternal, dan GPSDO untuk platform pengujian MIMO koheren fase.USRP-LW N321 memiliki kemampuan untuk mengimpor TX dan RX LO di atas 450 MHz dukungan frekuensi, membuatnya cocok untuk membangun topik besar, fase-koheren cocok untuk berbagai topik penelitian nirkabel lanjutanUSRP-LW N321 memungkinkan TX dan RX LO dalam konfigurasi Star untuk diekspor ke beberapa perangkat USRP-LW N321 lainnya.
USRP-LW N321 memanfaatkan perkembangan perangkat lunak terbaru UHD untuk menyederhanakan kontrol dan manajemen beberapa perangkat di jaringan, dengan tugas manajemen jarak jauh yang unik seperti debugging,memperbarui perangkat lunak, reboot, reset ke status pabrik, dan memantau kesehatan sistem.

Fitur utama:

• Pemanfaatan yang dapat diandalkan dan toleransi kesalahan
• Kemampuan manajemen jarak jauh
• Operasi mandiri (tertanam) atau berbasis host (stream jaringan)
• Terintegrasi sepenuhnya dan dirakit (kartu anak yang bisa ditukar tidak didukung oleh USRP N321).
• Rentang frekuensi yang diperluas dari 3 MHz hingga 6 GHz
• Bandwidth instan hingga 200 MHz per saluran
• 2RX,2TX
• RX, TX filter bank
• 14 bit ADC, 16 bit DAC
• Rasio jam master: 200, 245.76, dan 250 MS/s
• Xilinx Zynq-7100 SoC
• CPU dual-core ARM Cortex-A9 800 MHz

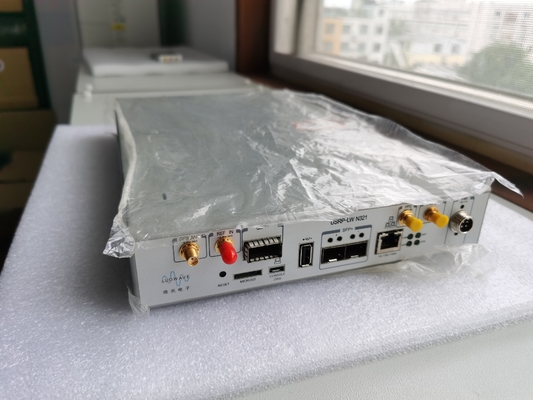

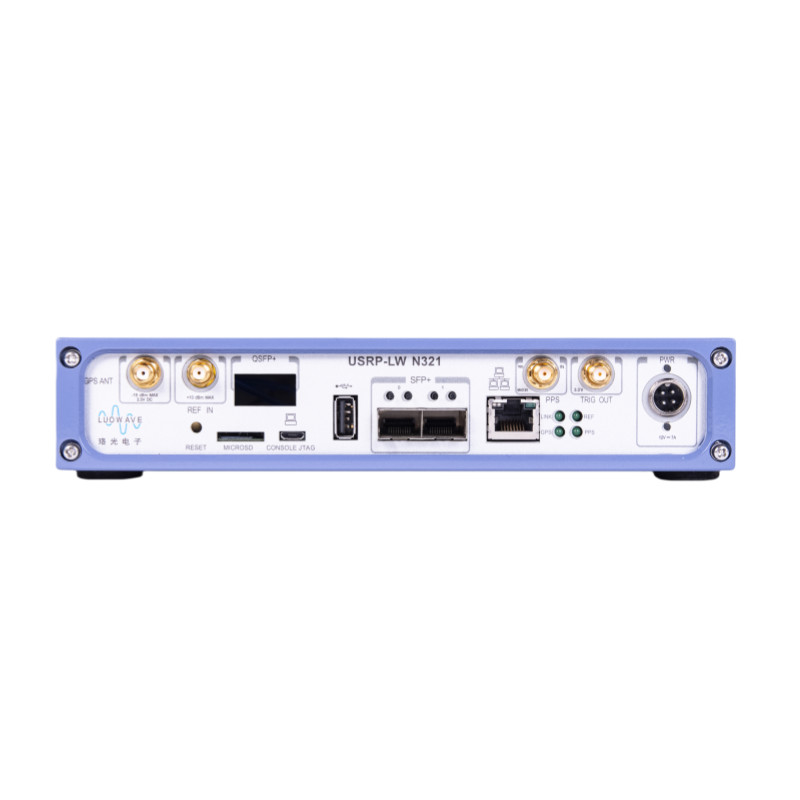

• 1 port QSFP+
• 2 port SFP+ (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora).
• RJ45 ((1 GbE)
• Referensi jam
• Referensi waktu PPS

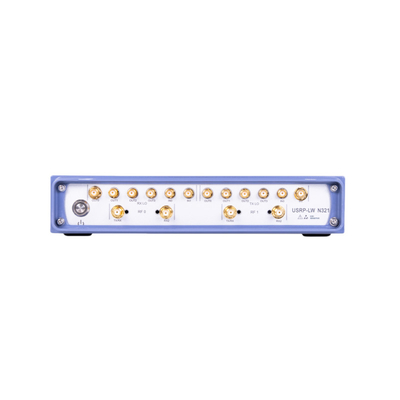

• Port input dan output eksternal RX LO, TX LO
• 1 port host USB tipe A
• 1 port micro-USB (konsol serial, JTAG).
• Watchdog timer
• OpenEmbedded Linux
• Pengemudi perangkat keras USRP (UHD3.15.0.0 atau lebih baru) dan versi API perangkat lunak open source
• RF Network-on-Chip (RFNoCTM) kerangka pengembangan FPGA

Spesifikasi teknis
