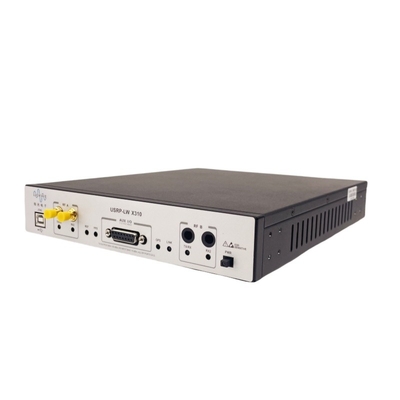

Perangkat Lunak Universal Radio Periferal USRP-LW X310

Ikhtisar Produk

USRP-LW X310 adalah platform perangkat lunak yang ditentukan perangkat lunak (SDR) berkinerja tinggi dan dapat diskalakan untuk merancang dan menerapkan sistem komunikasi nirkabel generasi berikutnya.Arsitektur perangkat keras menggabungkan dua slot daughterboard dengan bandwidth yang diperluas yang mencakup DC – 6 GHz dengan bandwidth baseband hingga 160 MHz, beberapa opsi antarmuka berkecepatan tinggi (PCIe, dual 10 GigE, dual 1 GigE), dan Kintex- yang dapat diprogram pengguna yang besar. 7 FPGA di desktop yang nyaman atau faktor bentuk 1U setengah lebar yang dapat dipasang di rak.Selain memberikan kinerja perangkat keras terbaik di kelasnya, arsitektur perangkat lunak sumber terbuka X310 menyediakan dukungan driver UHD lintas platform sehingga kompatibel dengan sejumlah besar kerangka kerja pengembangan yang didukung, arsitektur referensi, dan proyek sumber terbuka.

Fitur utama

1. Di jantung USRP-LW X310, FPGA XC7K410T menyediakan konektivitas berkecepatan tinggi antara semua komponen utama dalam perangkat termasuk frontend radio, antarmuka host, dan memori DDR3.

2. Inti FPGA default yang disediakan dengan UHD menyediakan semua blok fungsional untuk konversi turun dan konversi digital, penyetelan frekuensi halus, dan fungsi DSP lainnya yang memungkinkannya untuk dipertukarkan dengan perangkat USRP lain menggunakan arsitektur UHD.

3. FPGA Kintex-7 yang besar menyediakan ruang tambahan bagi pengembang untuk menggabungkan blok DSP khusus dan kompatibel dengan sejumlah besar kerangka kerja pengembangan yang didukung USRP, arsitektur referensi, dan proyek sumber terbuka.

Ringkasan Produk:

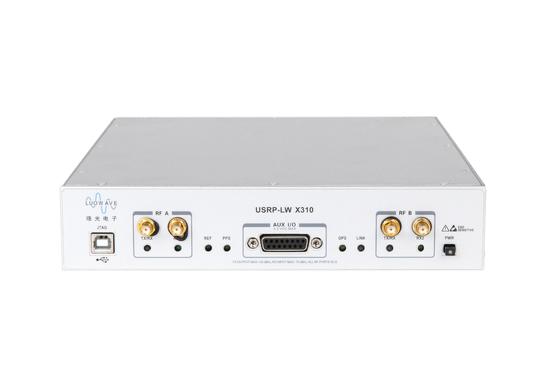

USRP-LW X310 menawarkan berbagai antarmuka kecepatan tinggi untuk dipilih.Pada panel kotak, port Gigabit Ethernet adalah cara termudah untuk terhubung.Untuk aplikasi dengan bandwidth yang diperluas dan latensi rendah, seperti penelitian PHY/MAC, LW X310 menyediakan antarmuka bus PCIe x4 yang efisien untuk operasi deterministik ini.Saat aplikasi menggunakan catatan jaringan atau pemrosesan multi-node, port 10G adalah pilihan terbaik.USRP-LW X310 mencakup banyak fitur tambahan yang akan membantu dengan beberapa aplikasi nirkabel lainnya.Misalnya pada desain FPGA, 1GB DDR3 pada motherboard dapat digunakan sebagai buffering data dan penyimpanan data.GPSDO internal opsional memberikan referensi frekuensi yang sangat akurat saat disinkronkan ke sistem GPS dengan penundaan sinkronisasi kurang dari 50ns.Memungkinkan pengguna untuk mengontrol komponen eksternal seperti amplifier dan sakelar melalui antarmuka GPIO, mendukung input seperti pemicu peristiwa, dan mengamati sinyal debug.USRP-LW X310 juga menyertakan adaptor JTAG internal yang memungkinkan pengembang memuat dan men-debug gambar FPGA baru dengan mudah.

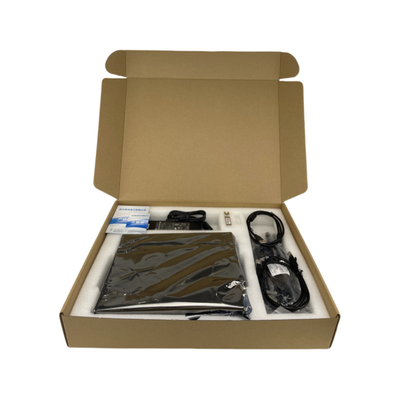

Termasuk dalam Peralatan Ini:

1. USRP-LW X310

2. Port jaringan gigabit

3. Adaptor SFP + Gigabit

4. Catu Daya

5. Kabel USB2.0JTAG

6. Empat Kabel Sekat SMA

Uji USRP-LW X310

Laporan pengujian papan anak X310 dan 3 (WBX, SBX, UBX) dapat dilihat di detail papan anak
