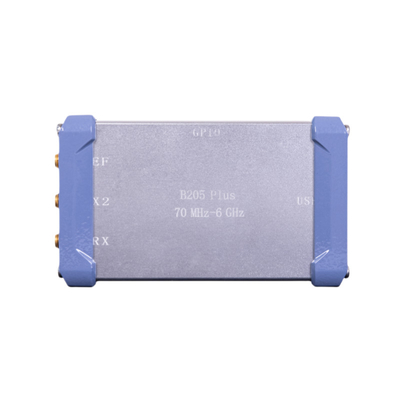

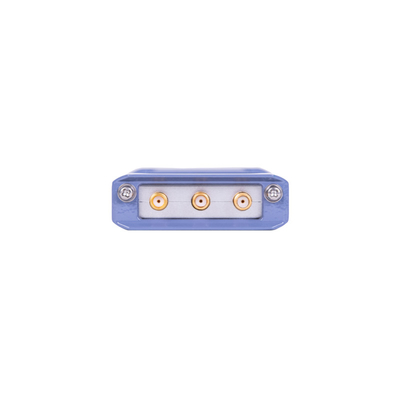

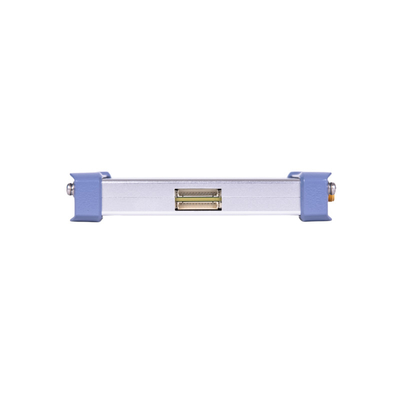

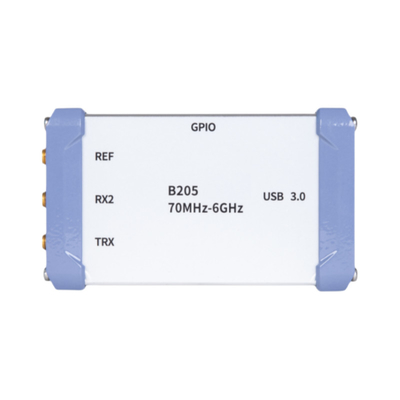

USRP-LW B205 Spartan-6 FPGA 70 MHz-6 GHz Jangkauan frekuensi, 56 MHz Bandwidth 1T1R USRP SDR

Name: USRP-LW B205 Spartan-6 FPGA 70 MHz-6 GHz Jangkauan frekuensi, 56 MHz Bandwidth 1T1R USRP SDR
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW B205
Price: 325.00 USD
Availability: InStock

Nama merek:	Luowave
Nomor Model:	USRP-LW B205
harga:	$1,650.00

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Place of Origin:

China

Frequency Range:

70 MHz-6 GHz

Bandwidth:

56 MHz Each

Channel:

1T1R

Connector:

USB3.0

FPGA:

Spartan-6 FPGA

Weight:

0.115Kg

Size:

9.7 × 6.1 × 1.6cm

Menyoroti:

70 MHz-6 GHz USRP SDR

56 MHz Bandwidth USRP SDR

1T1R USRP SDR

Deskripsi Produk

Gambaran umum

USRP-LW B205 adalah kompak, kelas industri Software-Defined Radio (SDR) platform.program Xilinx Spartan-6 FPGA opsional dan memanfaatkan ADI AD9364 RF sirkuit terpadu untuk front-end transmisi, menjadikannya transceiver 1T1R yang hemat biaya.

Fitur

Rentang frekuensi RF mencakup 70MHz-6GHz
Mendukung bandwidth maksimum waktu nyata 56MHz, 61.44MS/s tingkat pengambilan sampel referensi
Programmable Optional Xilinx Spartan-6 FPGA
UHD open source mendukung berbagai kerangka kerja
Membutuhkan dukungan versi driver UHD 4.0 atau yang lebih baru
Mendukung koneksi USB 3.0 kecepatan tinggi, catu daya USB
GPIO common interface dan kemampuan debugging JTAG
Mendukung jam referensi 10 MHz atau sinkronisasi PPS
Mendukung Xilinx VIVADO/2019.2 dan versi sebelumnya
Ideal untuk pendidikan, penelitian dan aplikasi komunikasi nirkabel ringan

Alat Pembangunan yang Didukung

GNU Radio
Matlab
UHD
Labview

Spesifikasi

Input tegangan DC	5V	Tingkat pengambilan sampel ADC (Max)	61.44 MSps
IIP3	-21dBm	Resolusi ADC	12 bit
Kekuatan output	> 10dBm	Tingkat Pengambilan Sampel DAC	61.44 MSps
Angka Kebisingan	< 8,5dB	Resolusi DAC	12 bit
Keakuratan osilator lokal	± 2,0 ppm	Tingkat transfer maksimum dengan host (16b)	61.44 MSps
Ukuran	spartan6: 9,7 × 6,1 × 1,6cm	Berat badan	spartan6: 0.115kg

Perbandingan USRP SDR

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (Modul)	USRP-LW B205 (Board)
Gambar
Jangkauan Frekuensi	DC-6GHz	3 MHz-6 GHz	10 MHz-6 GHz	DC-6GHz	70MHz-6GHz
RF Daughterboard	Mendukung dua Daughterboards	Dibangun dalam dua Daughterboards (tidak bisa diganti)	Dibangun dalam dua Daughterboards (tidak bisa diganti)	Mendukung satu Daughterboards	Tidak didukung
Bandwidth maksimum	160MHz masing-masing	200MHz setiap	100MHz masing-masing	Lebar 8 bit:80MHz setiap Lebar 16 bit:25MHz setiap	56MHz masing-masing
Saluran NO.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC: ADS62P48 14-bit, tingkat sampling yang dapat dikonfigurasi: 184.32, 200 MS/s DAC: AD9146 16-bit, kecepatan pengambilan sampel maksimum 800 MS/s	ADC:AD9695B 14-bit, kecepatan pengambilan sampel yang dapat dikonfigurasi: 200, 245,76 dan 250 MS/s DAC:DAC37J82 16-bit, tingkat pengambilan sampel yang dapat dikonfigurasi: 200, 245,76 dan 250 MS/s	AD9371 ADC: 16-bit, kecepatan pengambilan sampel yang dapat dikonfigurasi: 122.88, 125, dan 153,6 MS/s DAC: 14 bit, kecepatan pengambilan sampel yang dapat dikonfigurasi: 122.88, 125, dan 153,6 MS/s	ADC:ADS62P42 14 bit 100MS/s DAC:AD9777 16-bit 400MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADCs:12位61.44MS/s DACs: 12bit 61.44MS/s
Model FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Antarmuka Data	GigE Pelabuhan,Port 10GbE, PCIE x4	GigE Pelabuhan,Port 10GbE, QSFP ((2*10G) ,A-USB, micro-US	GigE Pelabuhan,Port 10GbE, A-USB, micro USB	Gigabit Ethernet Port	Ethernet port, USB2.0	USB3.0
Ukuran (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Harga Satuan	9999	23999	17999	3699	5999	2199	2199	599

Siapa kita?

China terkemuka perangkat lunak peralatan radio dan solusi Penyedia Sejak 2012, produk Hot-selling meliputi:

USRP-LW SDR modular, RF daughterboards
SDR terintegrasi SDR-LW
Produk dari seri COUNTER-UAV

USRP-LW B205 Spartan-6 FPGA 70 MHz-6 GHz Jangkauan frekuensi, 56 MHz Bandwidth 1T1R USRP SDR 8

Mengapa kita

USRP-LW B205 Spartan-6 FPGA 70 MHz-6 GHz Jangkauan frekuensi, 56 MHz Bandwidth 1T1R USRP SDR 9

Hubungi kami

Jangan ragu untuk menghubungi saya jika Anda membutuhkan informasi lebih lanjut.

Skype: 86--18062514745

E-mail:Chen@luowave.com
