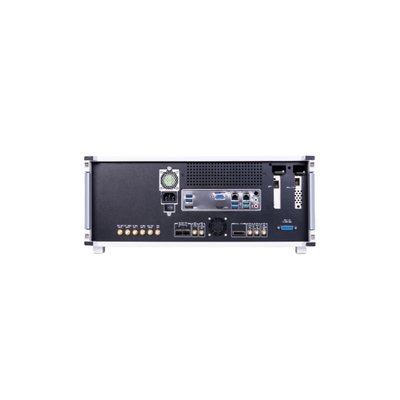

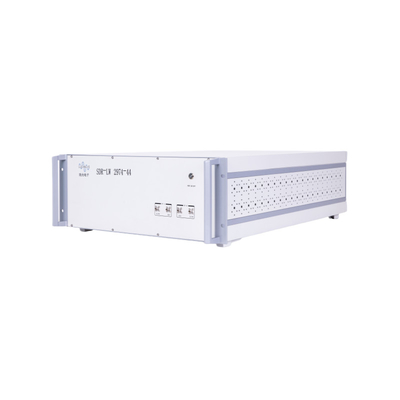

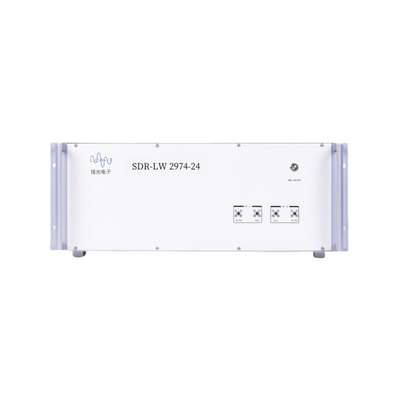

SDR-LW 2974-24 RF 10 MHz-24 GHz 160 MHz BW Setiap 2 Saluran 4 × USB 3.0 2 × SFP+ 4 × PCIE BUS i7 Prosesor USRP Integrated Software Defined Radio Device

Name: SDR-LW 2974-24 RF 10 MHz-24 GHz 160 MHz BW Setiap 2 Saluran 4 × USB 3.0 2 × SFP+ 4 × PCIE BUS i7 Prosesor USRP Integrated Software Defined Radio Device
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: SDR-LW 2974-24
Price: 276.00 USD
Availability: InStock

Nama merek:	Luowave
Nomor Model:	SDR-LW 2974-24
harga:	$52,500.00

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Rentang frekuensi:

10 MHz-24 GHz

Bandwidth:

Masing -masing 160 MHz

Saluran:

2T2R

CPU:

Intel Core i7 9700

Konektor:

USB3.0, gigabit, port jaringan 10-gigabit, pcie, gen 2 x4

FPGA:

Xilinx Kintex-7 XC7K410T

Berat badan:

18kg

Ukuran:

72.8*48.2*17.7 cm

Menyoroti:

2 Saluran SDR-LW 2974-24

24 GHz SDR-LW 2974-24

Deskripsi Produk

Gambaran umum

SDR-LW 2974-24 adalah produk yang dikembangkan oleh LUOWAVE berdasarkan peralatan radio klasik SDR-LW 2974. Frekuensi transmisi dan penerimaan SDR-LW 2974-24 ditingkatkan menjadi 24GHz.ia mewarisi semua fungsi dan keuntungan dari pendahulunya.SDR-LW 2974-24 adalah platform embedded Software-Defined Radio (SDR) berkinerja tinggi, sangat cocok untuk membuat prototipe berbagai aplikasi penelitian lanjutan.Aplikasi ini termasuk simulasi LTE mandiri dan 802.11 perangkat, pengembangan Media Access Control (MAC) algoritma, penerapan beberapa input, beberapa output (MIMO) sistem, desain jaringan heterogen, transmisi LTE,Pengambilan sampel kompresi RF, spektral remote sensing, sistem radio kognitif, beamforming, dan direction finding.

Fitur

prosesor i7
Sistem operasi waktu nyata Linux
4 port USB 3.0
Antarmuka JTAG
Antarmuka PCIe Gen x4
Antarmuka SFP+ ganda
500GB SSD, 16GB RAM
Cakupan frekuensi 10MHz-24GHz
Dibangun dalam Xilinx Kintex-7 FPGA
Dukungan jam referensi eksternal dan sinyal referensi PPS
Dukungan 2 mengirimkan 2 menerima, hingga 160 MHz bandwidth instan per saluran

Alat Pembangunan yang Didukung

GNU Radio
Matlab
Labview

Spesifikasi

Mengirim		Dapatkan
Jumlah Saluran	2	Jumlah Saluran	2
Jangkauan Frekuensi	10 MHz-24 GHz	Jangkauan Frekuensi	10 MHz-24 GHz
Tingkat Frekuensi	< 1KHz	Tingkat Frekuensi	< 1KHz
Maksimal Kekuatan output	19.5dBm	Maksimal Daya Masuk	-15dBm
Jangkauan Peningkatan	0-31.5dB	Jangkauan Peningkatan	0-31.5dB
Mendapatkan Langkah	0.5dB	Mendapatkan Langkah	0.5dB
Bandwidth maksimum waktu nyata	160MHz	Bandwidth maksimum waktu nyata	160MHz
FPGA dan Baseband		Komputer Industri
FPGA	Kintex-7 XC7K410T	Prosesor	I7 9700
DRAM	1G	Memori	16G
Resolusi ADC	14 bit	SFP (10 Gigabit Network Card)	10Gbps
Resolusi DAC	16 bit	Kartu PCIe	PCIe Gen 2 x4
Tingkat pengambilan sampel ADC	200 MSps	RJ45	1Gbps
Lingkungan		Kekuatan
Suhu operasi	0-50°C	Tegangan	220V
Kelembaban	10%-90% (non-kondensasi)	Saat ini	3A Max
Sifat Fisik
Ukuran (SDR-LW 2974-24)		72.848.217.7 CM
Berat badan		18kg

Perbandingan SDR Terintegrasi

P/N	Jangkauan Frekuensi	CPU	Max.Bandwidth	Saluran	ADC/DAC	FPGA	Konektor	Ukuran ((mm)
SDR-LW 2972	70MHz-6GHz	Intel Core i7 8700	56MHz	2T2R	AD9361 ADCs:12-bit 61.44 MS/s DACs:12-bit 61.44MS/s	Xilinx Artix-7 XC7A 200T	USB3.0,RJ45	23530085
SDR-LW 2974	10 MHz-6 GHz	Intel Core i7 9700	160MHz	2T2R	ADC:ADS62P48 14-bit, tingkat pengambilan sampel yang dapat dikonfigurasi:184.32,200 MS/s DAC:AD9146 16位,800 MS/s	Xilinx Kintex-7 XC7K410T	USB3.0,Gigabit, 10-gigabit jaringan port, PCIe, Gen 2 x4	235265135
SDR-LW 2974 Catatan	10 MHz-6 GHz	Intel Core i7 9700	160MHz	2T2R		Xilinx Kintex-7 XC7K410T	USB3.0,Gigabit, 10-gigabit jaringan port, PCIe, Gen 2 x4	430300135
SDR-LW 2975	70MHz-6GHz	Intel Core i7 8700	56MHz	2T2R	AD9361 ADCs:12-bit 61.44 MS/s DACs:12-bit 61.44MS/s	Xilinx Zynq-7020	USB3.0RJ45, PCIe, Genx4, HDMI	21023585
SDR-LW 3980	75 MHz-6 GHz	Intel Core i9-9900K	Tx:450MHz RX:200MHz	8T8R	ADRV9009 ADCs:16-bit Max. sampling rate 245.76MS/s DACs:14-bit Max. sampling rate 491.52MS/s	Xilinx Zynq UltraScale+ ZU11EG	USB3, USB2, PCIe 3.0 x8, Gigabit, 10-gigabit port jaringan	280410175
SDR-LW 4940	1MHz-7.2GHz	Intel Core I9-9900K	400MHz	4T4R	ADC: 12-bit DACs:14-bit	Xilinx Zynq Ultrascale+ ZU28DR RFSoc	1 × QSFP+, 2 × RJ45, USB 3.0	430378145
