Detail produk:
|

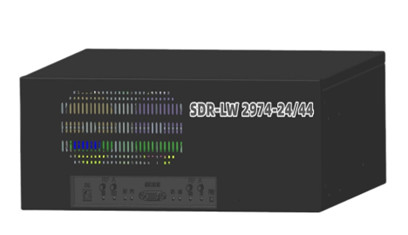

Peralatan Radio Perangkat Lunak Independen SDR-LW 2974-24/44
SDR-LW 2974 - 24/44 adalah produk terbaru yang dikembangkan oleh Wuhan Luowave SDR berdasarkan peralatan radio klasik SDR-LW 2974. Frekuensi pengiriman dan penerimaan ditingkatkan menjadi 24GHz / 44GHz , sambil mewarisi semua fungsi dan keunggulan dari yang sebelumnya.
Perkenalan produk
SDR-LW 2974 - 24/44 terdiri dari prosesor onboard, FPGA dan RF front-end.Produk ini memiliki prosesor Intel i7 bawaan, SSD 500GB, memori 16GB.Cakupan frekuensi dari 10 MHz- 24GHz/44 GHz, bandwidth hingga 160 MHz.Ada beberapa antarmuka berkecepatan tinggi opsional (PCIe, Gigabit Ethernet, dan 10 port Gigabit Ethernet), dan Kintex-7 FPGA yang kaya sumber daya dan dapat diprogram pengguna.Seperti semua perangkat USRP, perangkat ini menggunakan driver UHD lintas platform sumber terbuka yang mendukung sebagian besar aplikasi dan kerangka kerja SDR seperti GNU Radio, Matlab, dan LabView .
Skenario aplikasi tipikal
Produk seri gelombang milimeter Luowave yang baru dapat mendukung: aplikasi 5G FR2;Pembuatan dan analisis sinyal vektor;Aplikasi komunikasi satelit;Aplikasi pengukuran saluran;Aplikasi terintegrasi kesadaran komunikasi.
Aplikasi 5G FR2:
Pembuatan dan analisis sinyal vektor:
Aplikasi komunikasi satelit:
Aplikasi pengukuran saluran:
Penerapan terpadu persepsi komunikasi:
Fitur utama
prosesor i7 dengan Linux RTOS | antarmuka JTAG |
Antarmuka PCIe Gen 2 x4 | |
SSD 500 GB, RAM 16 GB | Empat port USB 3.0 |
Cakupan frekuensi 10MHz-6GHz | Port SPF+ ganda |
Bandwidth seketika hingga 160 juta per saluran | Xilinx Kintex-7 FPGA bawaan |
Mendukung dua transmisi dan dua penerima sekaligus | Mendukung referensi jam eksternal dan referensi waktu PPS |
Kerangka Pengembangan RFNoC FPGA | Mendukung Radio GNU, Matlab, LabView |
Komputer industri
prosesor | Intel i7 9700 |
Kartu memori | 16G |
SFP | 10Gbps |
kabel PCIe | PCIe Gen 2x4 |
RJ45 | 1Gbps |
FPGA dan Baseband
FPGA | Kintex-7 XC7K410T |
DRAM | 1G |
resolusi ADC | 14bit |
resolusi DAC | 16bit |
Tingkat pengambilan sampel ADC | 200M/Detik |
Sebagai inti pemrosesan digital SDR-LW 2974 - 24/44, Xilinx Kintex-7 FPGA menyediakan konektivitas berkecepatan tinggi langsung ke semua komponen utama, termasuk ujung depan RF, antarmuka host, dan memori DDR3.FPGA default menyediakan semua UHD untuk konversi turun digital dan konversi naik digital, penyetelan frekuensi halus dan beberapa blok fungsional DSP lainnya.Pengguna dapat mengembangkan dan mengimplementasikan modul pemrosesan DSP mereka sendiri dengan menggunakan ruang cadangan FPGA yang melimpah dan kerangka kerja pengembangan yang didukung oleh USRP.
Indeks RF
Penularan | Penerimaan | ||
jumlah saluran | 2 | jumlah saluran | 2 |
Rentang frekuensi | 10MHz- 24GHz/ 44GHz | Rentang frekuensi | 10MHz- 24GHz/ 44GHz |
langkah frekuensi | kurang dari 1KHz | langkah frekuensi | kurang dari 1KHz |
daya keluaran maksimum | 10dBm | daya masukan maksimum | -15dBm |
Dapatkan jangkauan | 31,5dB | Dapatkan jangkauan | 37,5dB |
Dapatkan langkah | 0,5dB | Dapatkan langkah | 0,5dB |
Bandwidth real-time maksimum | 160MHz | Bandwidth real-time maksimum | 160MHz |
Angka Kebisingan | 9dB |
Kekuasaan
Voltase | 220V |
saat ini | 2 Maks |
lingkungan
Suhu kerja | 0-50 ℃ |
ketinggian maksimum | 2000m |
kelembaban | 10%-90% (tanpa kondensasi) |
Lingkungan | dalam ruangan, luar ruangan |
ukuran struktur
ukuran fisik | 44 * 32,8 * 13,3 cm |
Berat ( SDR- LW 2974-24 ) | 9,3 kg |
Berat ( SDR -LW 2974-44 ) | 10,2 Kg |
Aksesori
Aksesori SDR-LW 2974-24/44 mencakup satu kabel daya, empat antena segala arah, satu kabel jaringan standar, satu kabel DP ke HDMI, satu modul SFP, satu kabel data USB, satu set keyboard dan mouse standar, Satu monitor (pilih salah satu monitor LCD atau komputer tablet).
Perangkat lunak pra-instal gratis:
Lingkungan perangkat lunak pra-instal | Ubuntu, UHD, Radio GNU | |
Tutorial penggunaan USRP | Video, Manual | |
Kasus Gnuradio DEMO | Modulasi analog, modulasi digital, penginderaan spektrum, transceiver sinyal nada tunggal, radio | |
Sistem komunikasi base station 4G-LTE sederhana berdasarkan SRSlte | ||
sistem transmisi video | ||
Sistem Penerima Sinyal Penerbangan Sipil ADS-B | ||
Beberapa courseware pengajaran lainnya | “Prinsip Komunikasi” | Sumber komunikasi, sumber analog, percobaan sumber digital |
Model saluran: AWGN , percobaan saluran fading | ||
Sistem modulasi analog: eksperimen modulasi dan demodulasi AM, DSB | ||
"Komunikasi mobile" | Percobaan modulasi dan demodulasi GMSK, 8PSK | |
"Pemrosesan sinyal digital" | Pembangkitan Sinyal Waktu Diskrit dan Operasi Dasarnya | |
"Radio Perangkat Lunak" | Representasi Kompleks Sinyal Baseband Quadrature Digital dan Model Dasar Demodulasi Quadrature | |
Video aplikasi situs web resmi |
Perangkat lunak berbayar opsional:
arah komunikasi bergerak | Sistem akuisisi RF 5G |
Stasiun pangkalan analog 5G dan sistem terminal | |
Stasiun pangkalan analog 4G dan sistem terminal | |
sistem MIMO | |
Komunikasi asinkron CDMA | |
emulasi saluran | |
Tautan data taktis Sistem simulasi Link11 | |
Radar dan Deteksi | sistem anti drone |
radar perangkat lunak | |
Sistem Transmisi dan Analisis Sinyal | Sistem Rekam dan Pemutaran FR |
Sistem Analisis Spektrum | |
Transmisi video OFDM MIMO | |
Komunikasi Satelit | sistem simulasi GNSS |
Perangkat kursus | “Prinsip Komunikasi” |
"Komunikasi mobile" | |
"Pemrosesan sinyal digital" | |
"Radio Perangkat Lunak" | |
"Prinsip Radar" |
Toko Aplikasi LUOWAVE:
"LUOWAVE App Store" adalah platform perangkat lunak aplikasi LUOWAVE.Ada sejumlah besar perangkat lunak aplikasi yang dikembangkan oleh Luowave sendiri dan pihak ketiga di platform, termasuk komunikasi nirkabel, radar dan deteksi, pengujian dan pengukuran nirkabel, penginderaan jauh dan navigasi, platform pengajaran, dan bidang lainnya.Semua perangkat lunak aplikasi pada platform dikembangkan berdasarkan platform radio perangkat lunak Luowave, dan, kami akan melakukan prosedur pengujian dan kontrol kualitas yang ketat untuk memastikan perangkat lunak stabil dan andal pada saat yang bersamaan.Appstore Luowave akan terus diperbarui bahwa perangkat lunaknya adalah yang terbaru dan paling optimal.
Sebagian besar pengguna radio perangkat lunak dapat mencari dan menemukan aplikasi yang mereka butuhkan di platform ini, menghilangkan waktu dan upaya yang diperlukan untuk mengembangkan perangkat lunak mereka sendiri.Kami menyambut App setiap pengembang yang ingin menyediakan perangkat lunak aplikasi mereka sendiri ke platform ini.Dan Kami akan membantu mereka memanfaatkan sepenuhnya teknologi perangkat keras baru kami dalam fase pengembangan perangkat lunak.
Toko aplikasi antarmuka aplikasi
