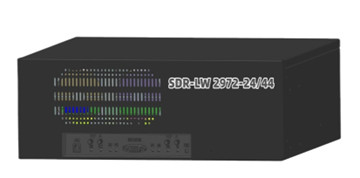

Peralatan Radio Perangkat Lunak Independen SDR-LW 2972-24/44

SDR-LW 2972-24/44 adalah produk terbaru yang dikembangkan oleh Wuhan Luowave SDR berdasarkan peralatan radio klasik SDR-LW 2972. Frekuensi pengiriman dan penerimaan ditingkatkan menjadi 24GHz/44 GHz, sambil mewarisi semua fungsi dan keunggulan dari Asli 2972.

• Cakupan frekuensi 70MHz-24GHz/44GHz
• prosesor i7 dengan Linux RTOS
• SSD 500 GB, RAM 16 GB
• FPGA Spartan6 XC6SLX150 bawaan
• Radio Perangkat Lunak yang Ditetapkan Perangkat Lunak USRP
• Perangkat lunak all-in-one pra-instal
• Perangkat Lunak Berbayar All-in-One Opsional
• Daftar aplikasi terkait

Perkenalan produk

SDR-LW 2972-24/44 mengadopsi desain ujung depan RF yang terintegrasi dalam AD9361.AD9361 dapat secara langsung mendukung konversi frekuensi naik dan turun pada ujung RF, dan dapat menyediakan bandwidth 56MHz secara real time.Dan tautan sinyal dua arah AD9361 digunakan untuk memberikan kemampuan MIMO yang koheren.Komputer induk mampu melakukan pemrosesan dan pengendalian sinyal pada AD9361 dengan mengimplementasikan serangkaian operasi pada FPGA model Spartan6 XC6SLX150 melalui port USB 3.0.SDR-LW 2972-24/44 memberikan throughput maksimum 61,44 MS/dtk.Perangkat ini menggunakan driver UHD lintas platform sumber terbuka, dan UHD mendukung sebagian besar aplikasi dan kerangka kerja SDR, seperti GNU Radio, Matlab, dan Lab View.

Skenario aplikasi tipikal

Produk seri gelombang milimeter Luowave yang baru dapat mendukung: aplikasi 5G FR2;Pembuatan dan analisis sinyal vektor;Aplikasi komunikasi satelit;Aplikasi pengukuran saluran;Aplikasi terintegrasi kesadaran komunikasi.

Aplikasi 5G FR2:

• frekuensi dapat mencakup 40GHz yang biasa digunakan dalam 5G FR2
• Radio yang ditentukan perangkat lunak dapat dikonfigurasi ulang
• Transceiver Saluran Ganda dapat Mensimulasikan Skenario MIMO Sederhana
• Semua parameter perangkat keras dan perangkat lunak dapat dikonfigurasi, ideal untuk pembuatan prototipe

Vpembangkitan dan analisis sinyal sektor:

• Pembangkitan sinyal modulasi vektor khusus
• Dapat menganalisis kualitas sinyal yang ditransmisikan dari berbagai pemancar
• Biaya kepemilikan rendah, satu set pengujian pemancar dan penerima terintegrasi dalam satu set peralatan

Aplikasi komunikasi satelit :

• Cakupan pita frekuensi: C/KU/KA
• Konstelasi satelit China GW: 37.5-42.5GHz , dapat mendukung 47.2GHz-51.4GHz di masa mendatang
• Mendukung verifikasi terminal prototipe
• FPGA yang dapat dikonfigurasi ulang dapat memberikan simulasi fungsi transponder satelit, serta simulasi skenario saluran

Aplikasi pengukuran saluran :

• Mengirim dan menerima perangkat dapat disinkronkan melalui GPSDO
• Pembuatan urutan pengujian yang fleksibel untuk estimasi saluran
• Struktur terintegrasi transceiver dapat mewujudkan estimasi saluran dua arah
• Data IQ dari penerima kompatibel dengan alat matematika seperti Matlab /Python

Penerapan terpadu persepsi komunikasi :

• persepsi kendaraan, persepsi personil
• Software Radar OFDM Berbasis Radio / Multitone Radar
• Sinkronisasi saluran transceiver USRP, mengaktifkan fungsi transceiver radar
• Verifikasi fungsi deteksi intrusi sensor dalam ruangan

Fitur utama

Komputer industri

FPGA dan Baseband

Sebagai inti pemrosesan digital dari SDR-LW 2972 ​​- 24/44, Spartan 6 XC6SLX150 menyediakan konektivitas kecepatan tinggi langsung ke semua komponen utama, termasuk ujung depan RF, antarmuka host, dan memori DDR3.FPGA default menyediakan semua UHD untuk konversi turun digital dan konversi naik digital, penyetelan frekuensi halus dan beberapa blok fungsional DSP lainnya.Pengguna dapat mengembangkan dan mengimplementasikan modul pemrosesan DSP mereka sendiri dengan menggunakan ruang cadangan FPGA yang melimpah dan kerangka kerja pengembangan yang didukung oleh USRP.

Indeks RF

kekuasaan

lingkungan

Aksesori

Aksesori SDR-LW 2972-24/44 mencakup satu kabel daya, satu adaptor, empat antena segala arah, satu kabel HDMI, satu set keyboard dan mouse standar, dan satu monitor (pilih monitor LCD atau tablet).

Perangkat lunak pra-instal gratis

Perangkat lunak berbayar opsional

Toko Aplikasi LUOWAVE:

"LUOWAVE App Store" adalah platform perangkat lunak aplikasi LUOWAVE.Ada sejumlah besar perangkat lunak aplikasi yang dikembangkan oleh Luowave sendiri dan pihak ketiga di platform, termasuk komunikasi nirkabel, radar dan deteksi, pengujian dan pengukuran nirkabel, penginderaan jauh dan navigasi, platform pengajaran, dan bidang lainnya.Semua perangkat lunak aplikasi pada platform dikembangkan berdasarkan platform radio perangkat lunak Luowave, dan, kami akan melakukan prosedur pengujian dan kontrol kualitas yang ketat untuk memastikan perangkat lunak stabil dan andal pada saat yang bersamaan.Appstore Luowave akan terus diperbarui bahwa perangkat lunaknya adalah yang terbaru dan paling optimal.

Sebagian besar pengguna radio perangkat lunak dapat mencari dan menemukan aplikasi yang mereka butuhkan di platform ini, menghilangkan waktu dan upaya yang diperlukan untuk mengembangkan perangkat lunak mereka sendiri.Kami menyambut App setiap pengembang yang ingin menyediakan perangkat lunak aplikasi mereka sendiri ke platform ini.Dan Kami akan membantu mereka memanfaatkan sepenuhnya teknologi perangkat keras baru kami dalam fase pengembangan perangkat lunak.

SEBUAHhalToko antarmuka aplikasi
