Presisi Tinggi USRP 2952 Tertanam SDR 400MHz Hingga 4.4GHz

Platform Radio yang Ditentukan Perangkat Lunak Universal, USRP-LW 2952, 40MHz

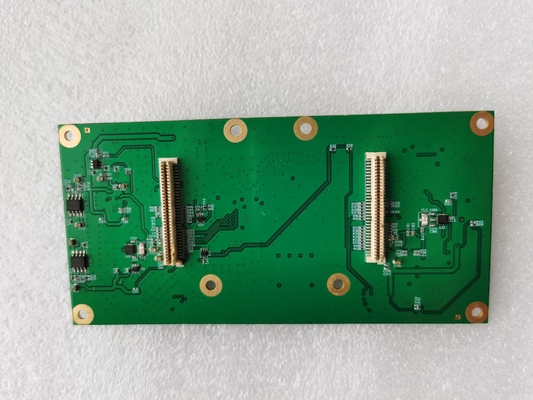

USRP-LW 2952 adalah platform software-defined radio (SDR) berkinerja tinggi yang dapat diskalakan untuk merancang dan menerapkan sistem komunikasi nirkabel generasi berikutnya.Ini terdiri dari satu USRP-LW X310, dua papan anak RF SBX-LW 40MHz dan satu OCXO.

Arsitektur perangkat keras USRP-LW 2952 menggabungkan dua slot papan anak bandwidth yang diperluas dengan bandwidth hingga 40M dari MHz hingga 2,2 GHz.Dan fitur beberapa antarmuka berkecepatan tinggi untuk dipilih (PCIe, port Gigabit/10 Gigabit Ethernet), serta Kintex-7 FPGA yang kaya sumber daya dan dapat diprogram pengguna.Selain itu, USRP-LW 2952 menggunakan driver UHD lintas platform open source, dengan sejumlah besar kerangka kerja pengembangan, arsitektur referensi yang kompatibel, dan proyek sumber terbuka.

Sebagai inti pemrosesan digital USRP-LW 2952, FPGA XC7K410T menyediakan konektivitas berkecepatan tinggi di antara semua komponen utama.Termasuk ujung depan RF, antarmuka host, dan memori DDR3.FPGA default menyediakan semua UHD untuk mengontrol konversi turun digital dan konversi naik digital, penyetelan frekuensi halus, dan beberapa blok fungsi DSP lainnya.Pengguna dapat memanfaatkan ruang cadangan Kintex-7 FPGA yang kaya sumber daya, ditambah kerangka kerja pengembangan RFNoC yang didukung oleh USRP, untuk mengembangkan dan mengimplementasikan modul pemrosesan DSP mereka sendiri.

Kit Peralatan USRP-LW 2952 meliputi: satu unit utama USRP-LW 2952, kabel Gigabit, adaptor SFP+ Gigabit, adaptor daya, kabel USB2.0 JTAG, konektor SMA kabel RF 4 root.

USRP-LW 2952 menawarkan berbagai antarmuka berkecepatan tinggi untuk dipilih.Pada panel perangkat, port Gigabit Ethernet adalah salah satu cara paling sederhana dan paling umum digunakan untuk terhubung.Untuk aplikasi dengan bandwidth yang diperluas dan latensi rendah, seperti studi PHY/MAC, X310 menyediakan antarmuka bus yang efisien PCIe x4 untuk operasi deterministik ini.Saat aplikasi menggunakan perekaman jaringan atau pemrosesan multi-node, port 10 Gigabit adalah pilihan terbaik.

USRP-LW 2952 mencakup banyak fitur tambahan yang akan membantu beberapa aplikasi nirkabel lainnya.Misalnya, dalam desain FPGA, DDR3 1GB pada motherboard dapat digunakan sebagai buffering data dan penyimpanan data.GPSDO internal menyediakan referensi frekuensi presisi tinggi saat disinkronkan ke sistem GPS dengan penundaan sinkronisasi kurang dari 50ns.Memungkinkan pengguna untuk mengontrol komponen eksternal seperti amplifier dan sakelar melalui antarmuka GPIO, mendukung input seperti pemicu peristiwa, dan mengamati sinyal debug.USRP-LW 2952 juga menyertakan adaptor JTAG internal yang memungkinkan pengembang memuat dan men-debug gambar FPGA baru dengan mudah.
