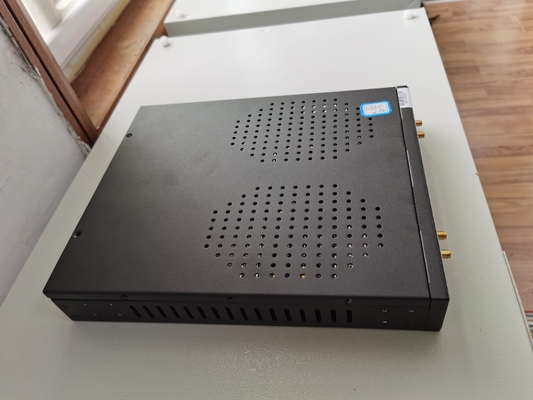

Universal Software Defined Radio Platform, USRP-LW 2940, 40MHz

USRP-LW 2940 adalah platform radio software-defined (SDR) berkinerja tinggi dan dapat diskalakan untuk merancang dan menyebarkan sistem komunikasi nirkabel generasi berikutnya.Ini terdiri dari satu USRP-LW X310 dan dua WBX-LW 40MHz RF anak papan

PeraturanUSRP-LW 2940Arsitektur perangkat keras menggabungkan dua slot papan putri dengan bandwidth diperluas dengan bandwidth hingga 40M dari 50 MHz hingga 2,2 GHz.Gigabit/10 Gigabit Ethernet port), serta FPGA Kintex-7 yang kaya sumber daya dan dapat diprogram oleh pengguna.USRP-LW 2940menggunakan driver UHD cross-platform open source, dengan sejumlah besar framework pengembangan, arsitektur referensi yang kompatibel, dan proyek open source.

Sebagai inti pemrosesan digital dariUSRP-LW 2940XC7K410T FPGA menyediakan konektivitas berkecepatan tinggi antara semua komponen utama.FPGA default menyediakan semua UHD untuk mengontrol konversi digital ke bawah dan konversi digital ke atas, fine frequency tuning, dan beberapa blok fungsi DSP lainnya. Pengguna dapat memanfaatkan ruang kosong dari FPGA Kintex-7 yang kaya sumber daya, ditambah kerangka pengembangan RFNoC yang didukung oleh USRP,untuk mengembangkan dan menerapkan modul pemrosesan DSP mereka sendiri.

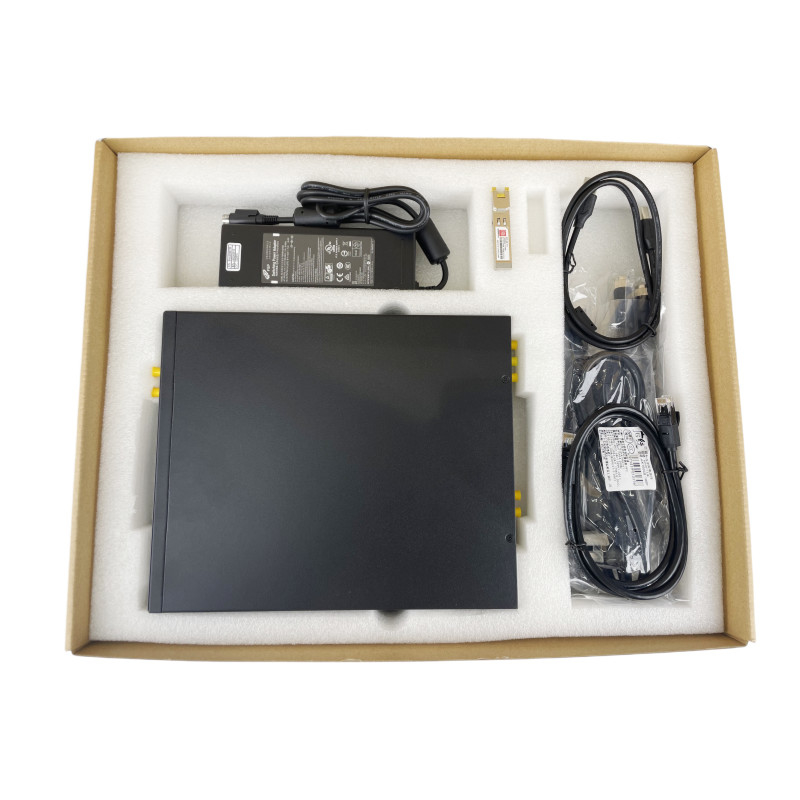

PeraturanUSRP-LW 2940Kit peralatan termasuk: satuUSRP-LW 2940Unit utama, kabel Gigabit, SFP + Gigabit adaptor, adaptor daya, kabel USB2.0 JTAG, konektor SMA RF kabel 4 root.

Tabel perbandingan kinerja FPGA dari Ethernet Port Series dan X Series

PeraturanUSRP-LW 2940Di panel perangkat, port Gigabit Ethernet adalah salah satu cara paling sederhana dan paling umum digunakan untuk terhubung.Untuk aplikasi dengan bandwidth yang diperpanjang dan latensi rendah, seperti studi PHY/MAC, X310 menyediakan antarmuka bus PCIe x4 yang efisien untuk operasi deterministik ini.10 Gigabit port adalah pilihan terbaik.

PeraturanUSRP-LW 2940FDR3 memiliki banyak fitur tambahan yang akan membantu beberapa aplikasi nirkabel lainnya.GPSDO internal opsional memberikan referensi frekuensi presisi tinggi ketika disinkronkan ke sistem GPS dengan penundaan sinkronisasi kurang dari 50ns. Memungkinkan pengguna untuk mengontrol komponen eksternal seperti amplifier dan switch melalui antarmuka GPIO, input dukungan seperti pemicu acara, dan mengamati sinyal debug.USRP-LW 2940juga termasuk adaptor JTAG internal yang memungkinkan pengembang untuk dengan mudah memuat dan debug gambar FPGA baru.
