Detail produk:
|
Cahaya Tinggi: | GPSDO 4G LTE USRP,Board Mounted GPSDO akurasi tinggi,GPSDO 4G LTE USRP |
---|

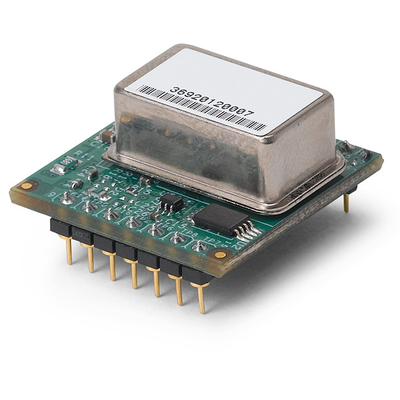

Ini adalah osilator kristal yang dikendalikan oleh GPS dan dikendalikan oleh oven (GPSDO), yang kompatibel dengan USRP X300 atau X310.GPSDO menyediakan referensi 10 MHz dengan akurasi tinggi dan 1 sinyal PPS.Hal ini memungkinkan pengembang untuk membangun sistem yang melayani aplikasi dengan persyaratan sinkronisasi yang ketat, atau penyelarasan waktu global dalam 50 ns.
Ini adalah osilator kristal yang dikendalikan oleh GPS dan dikendalikan oleh oven (GPSDO), yang kompatibel dengan USRP X300 atau X310.Ini juga dapat digunakan denganUSRP B200/B210, tetapi sistem akan membutuhkan daya eksternal.GPSDO menyediakan referensi 10 MHz dengan akurasi tinggi dan 1 sinyal PPS, yang memungkinkan pengembang untuk membangun sistem yang melayani aplikasi dengan akurasi frekuensi yang lebih baik dan penyelarasan waktu global.
Kami merekomendasikan membacaPanduan Seleksi GPSDOuntuk memastikan ini adalah perangkat yang tepat untuk aplikasi Anda.
Spesifikasi Modul | ||
1 PPS Akurasi | ±50ns ke UTC RMS (1-Sigma) GPS Terkunci | |
Stabilitas Penahanan | <±20µs lebih dari 3 jam pada +25C | |
1 Keluaran PPS (Dihasilkan Roda Gila OCXO) | 3.3VDC CMOS | |
Kontrol RS-232 | Perintah Kontrol NMEA & SCPI-99, Terintegrasi ke dalam UHD | |
Frekuensi GPS | L1, C/A 1574MHz | |
Antena GPS | Aktif (kompatibel 5V) atau Pasif | |
Penerima GPS | 50 Saluran, Seluler, WAAS, EGNOS, MSAS mampu | |
Kepekaan | Akuisisi -142dBm, Pelacakan -168dBm | |
TTFF | Mulai Dingin: <45 detik, Mulai Hangat: 1 detik, Mulai Panas: 1 detik | |
ADEV | 1E-11 di 1s | |
Waktu Pemanasan / Waktu Stabilisasi | <5 menit pada +25C hingga 1E-08 Akurasi | |
Tegangan Suplai (Vdd) | 3.3/5VDC | |
Konsumsi daya | 0,7W Maks | |
Suhu Operasional | 0C hingga +60C | |
Suhu Penyimpanan | -45C hingga 85C | |
Spesifikasi Osilator | ||
Keluaran frekuensi | 10MHz | |
Pelacakan 10MHz | ±2E-08 setelah 1 jam pada 25C | |
Stabilitas Frekuensi Di Atas Suhu (Kondisi Buka Kunci) | ±2.5E-08 | |
Waktu pemanasan | < 1 menit pada +25C | |
Fase Kebisingan pada 10MHz | 1Hz | -75dBc/Hz |
10Hz | -110dBc/Hz | |
100Hz | -132dBc/Hz | |
1kHz | -142dBc/Hz | |
10kHz | <-145dBc/Hz |
