Detail produk:
|
| Cahaya Tinggi: | 4G LTE Base Station USRP B200,4G LTE Base Station GPSDO,USRP B200 4G LTE Base Station TCXO |
||
|---|---|---|---|

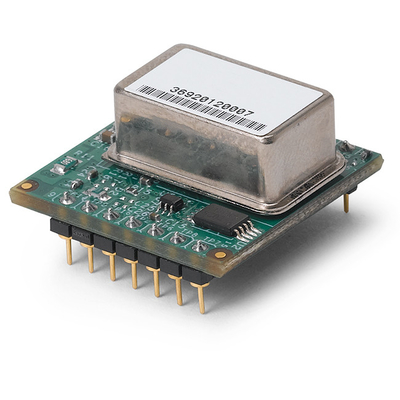

Ini adalah osilator kristal yang dikontrol suhu dan disiplin GPS (GPSDO), yang direkomendasikan untuk digunakan dengan USRPB200/B210.GPSDO menyediakan referensi 10 MHz akurasi tinggi dan 1 sinyal PPS, yang memungkinkan pengembang membangun sistem yang melayani aplikasi dengan akurasi frekuensi yang ditingkatkan (75 ppb dalam kondisi tidak terkunci) atau penyelarasan waktu global (50 ns dalam kondisi terkunci).
Ini adalah osilator kristal yang dikontrol suhu dan disiplin GPS (GPSDO), yang direkomendasikan untuk digunakan dengan USRPB200/B210.GPSDO menyediakan referensi 10 MHz akurasi tinggi dan 1 sinyal PPS, yang memungkinkan pengembang membangun sistem yang melayani aplikasi dengan akurasi frekuensi yang ditingkatkan (75 ppb dalam kondisi tidak terkunci) atau penyelarasan waktu global (50 ns dalam kondisi terkunci).
tidak sepertiOKXOversi berbasis, yang direkomendasikan untuk digunakan dengan USRPX300/X310, modul daya yang lebih rendah ini dapat digunakan dengan USRPB200/B210dalam konfigurasi bertenaga bus USB.
Kami merekomendasikan membacaPanduan Seleksi GPSDOuntuk memastikan ini adalah perangkat yang tepat untuk aplikasi Anda.
| Spesifikasi Modul | ||
| 1 PPS Akurasi | ±50ns ke UTC RMS (1-Sigma) GPS Terkunci | |
| 1 Keluaran PPS | 3.3VDC CMOS | |
| Kontrol RS-232 | Perintah Kontrol NMEA & SCPI-99, Terintegrasi ke dalam UHD | |
| Frekuensi GPS | L1, C/A 1574MHz | |
| Antena GPS | Aktif (kompatibel 5V) atau Pasif | |
| Penerima GPS | 50 Saluran, Seluler, WAAS, EGNOS, MSAS mampu | |
| Kepekaan | Akuisisi -142dBm, Pelacakan -168dBm | |
| TTFF | Mulai Dingin: <45 detik, Mulai Hangat: 1 detik, Mulai Panas: 1 detik | |
| ADEV | 1E-11 di 1s | |
| Waktu Pemanasan / Waktu Stabilisasi | <5 menit pada +25C hingga 1E-08 Akurasi | |
| Tegangan Suplai (Vdd) | 3.3V | |
| Konsumsi daya | 0,5W Maks | |
| Suhu Operasional | 0C hingga +60C | |
| Suhu Penyimpanan | -45C hingga 85C | |
| Spesifikasi Osilator | ||
| Keluaran frekuensi | 10MHz | |
| Pelacakan 10MHz | ±2E-08 setelah 1 jam pada 25C | |
| Stabilitas Frekuensi Di Atas Suhu (Kondisi Buka Kunci) | ±7.5E-08 | |
| Waktu pemanasan | < 1 menit pada +25C | |
| Fase Kebisingan pada 10MHz | 1Hz | -65dBc/Hz |
| 10Hz | -102dBc/Hz | |
| 100Hz | -132dBc/Hz | |
| 10kHz | <-152dBc/Hz | |
