Detail produk:
|
| Cahaya Tinggi: | Radio yang ditentukan perangkat lunak tertanam 160MHz,USRP X310 16G,ettus x300 16G |
||
|---|---|---|---|

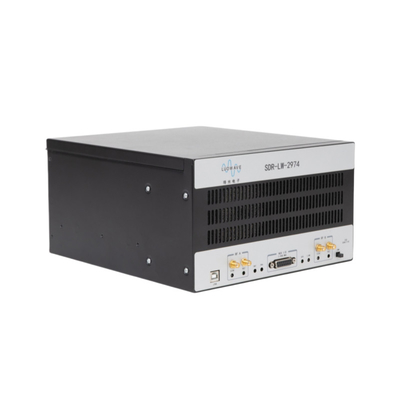

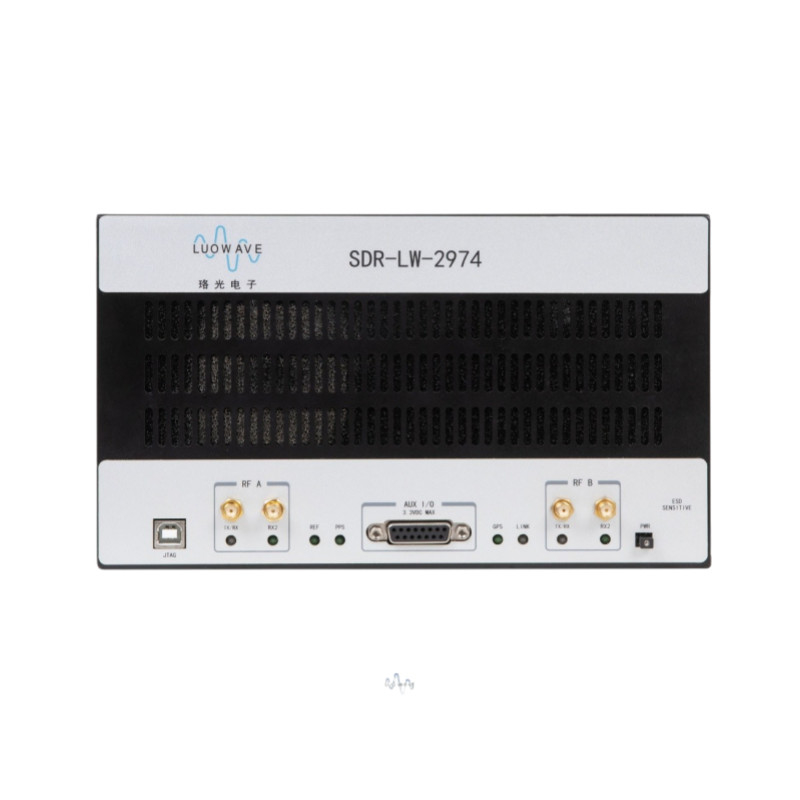

LUOWAVE SDR-LW 2974, Mesin All-In-One Dari Usrp X310
SDR-LW 2974
●10MHz-6GHz
●Prosesor berkecepatan tinggi I7
●500GB SSD
●16GB RAM
●Kartu jaringan 1G dan 10G
●Perangkat lunak USRP ditentukan Peralatan radio perangkat lunak
perkenalan produk
SDR-LW 2974 adalah perangkat mandiri SDR tertanam berkinerja tinggi, yang terdiri dari prosesor onboard, FPGA, dan front-end RF.Produk ini memiliki prosesor Intel i7 internal, SSD 500GB, dan memori 16GB.Jangkauan frekuensi berkisar antara 10 MHz-6 GHz, dan bandwidth maksimum adalah 160 MHz.Ini memiliki beberapa antarmuka berkecepatan tinggi opsional (PCIe, Gigabit Ethernet dan 10 Gigabit Ethernet), serta Kintex-7 FPGA yang kaya sumber daya dan dapat diprogram pengguna.Seperti semua perangkat USRP, perangkat ini menggunakan driver UHD lintas platform open source, dan UHD mendukung sebagian besar aplikasi dan kerangka kerja SDR, seperti GNU Radio.
Mfitur lainnya

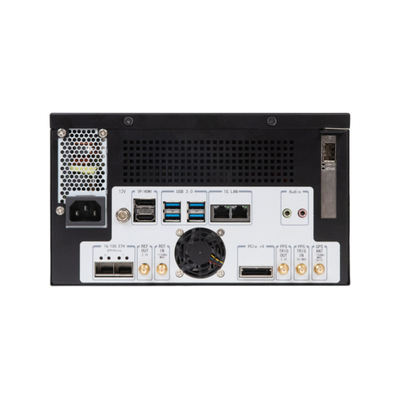

| Prosesor i7, dilengkapi dengan sistem operasi real-time Linux | antarmuka JTAG |
| Antarmuka PCIe Gen x4 | |
| SSD 500GB, RAM 16GB | Empat port USB 3.0 |
| Cakupan frekuensi 10MHz-6GHz | Port SPF+ ganda |
| Hingga 160 juta bandwidth instan per saluran | Built-in Xilinx Kintex-7 FPGA |
| Mendukung 2 kirim dan 2 terima secara bersamaan | Mendukung referensi jam eksternal dan referensi waktu PPS |
| Kerangka pengembangan RFNoC FPGA | Mendukung Radio GNU |
PC Industri
| Prosesor | Intel I7 9700 |
| Kartu memori | 16G |
| SFP | 10Gbps |
| kabel PCIe | PCIe Gen 2x4 |
| RJ45 | 1Gbps |
FPGA dan pita dasar
| FPGA | Kintex-7 XC7K410T |
| DRAM | 1G |
| resolusi ADC | 14bit |
| resolusi DAC | 16bit |
| Tingkat pengambilan sampel ADC | 200M/S |
Sebagai inti pemrosesan digital SDR-LW 2974, Xilinx Kintex-7 410T menyediakan koneksi langsung berkecepatan tinggi untuk semua komponen utama, termasuk RF front-end, antarmuka host, dan memori DDR3.FPGA default menyediakan semua modul UHD untuk digital down-conversion dan digital up-conversion, fine frequency tuning, dan beberapa fungsi DSP lainnya.Pengguna dapat memanfaatkan ruang bebas FPGA yang melimpah dan kerangka kerja pengembangan yang didukung oleh USRP untuk mengembangkan dan mengimplementasikan modul pemrosesan DSP mereka sendiri.
indeks RF
| Emisi | Rmenerima | ||
| Jumlah saluran | 2 | Jumlah saluran | 2 |
| Rentang frekuensi | 10MHz-6GHz | Rentang frekuensi | 10MHz-6GHz |
| Langkah frekuensi | 1KHz | Langkah frekuensi | 1KHz |
| Daya keluaran maksimum | 6-20dBm | Daya keluaran maksimum | -15 dBm |
| Dapatkan jangkauan | 31.5dB | Dapatkan jangkauan | 0 -37,5 dB |
| Dapatkan langkah | 0.5dB | Dapatkan langkah | 0.5dB |
| Bandwidth real-time maksimum | 160MHz | Bandwidth real-time maksimum | 160MHz |
| Angka Kebisingan | 7dB |
Pberutang
| Voltase | 220V |
| Saat ini | 3A |
Elingkungan
| kisaran suhu kerja | 0-50℃ |
| Ketinggian maksimum | 2000m |
| kelembaban | 10% -90% (Tanpa kondensasi) |
| Gunakan lingkungan | Dalam ruangan, luar ruangan |
Catu daya SDR-LW2974 terhubung langsung ke daya kota 220V.Disarankan untuk menggunakan produk bersama dengan aksesori catu daya yang terpasang.Jika Anda perlu menggantinya, silakan hubungi perusahaan kami.Pemancar dapat mencapai bandwidth hingga 160M di seluruh rentang frekuensi kerja.
Ukuran struktur:
| Ukuran fisik | 23.5*26.5*13.4 (cm) |
| Bobot | 3.6Kg |
SDR-LW 2974 adalah prototipe ideal untuk membangun serangkaian aplikasi penelitian lanjutan, termasuk simulasi perangkat LTE atau 802.11 independen, pengembangan algoritma kontrol akses menengah (MAC), sistem multiple input multiple output (MIMO), jaringan heterogen, transmisi LTE, RF pengambilan sampel kompresi, penginderaan jauh spektral, radio kognitif, beamforming, dan penemuan arah.
